Sustancias químicas que procesan el volumen de funcionamiento rotatorio del secador 1800L del vacío de la paleta de la grada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | HVRD-3000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30days |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| Resaltar: | secador rotatorio del vacío del volumen de funcionamiento 1800L,Sustancias químicas que procesan el secador rotatorio del vacío |
||
Descripción de producto

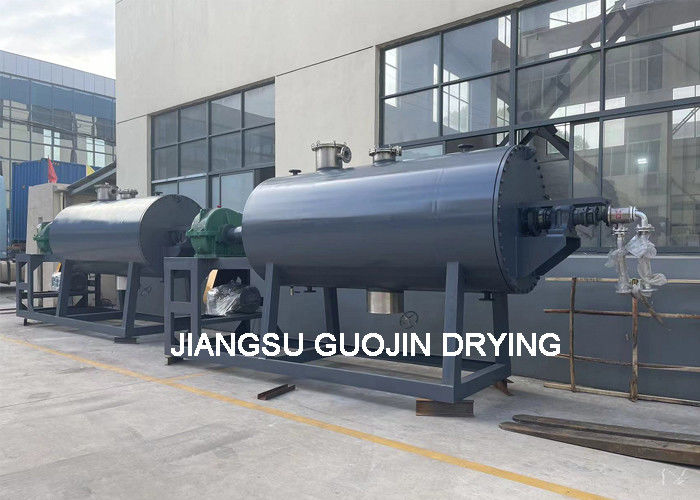

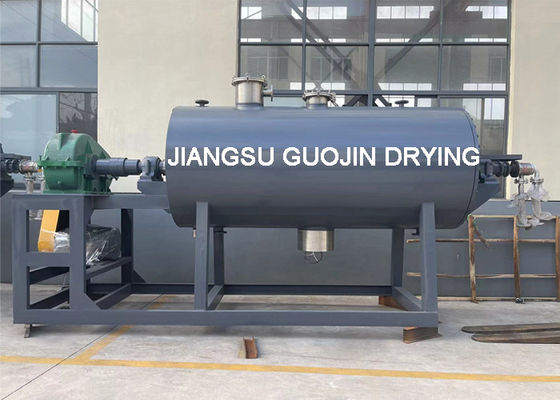

Volumen de trabajo de 1800L Disolvente orgánico Harrow Paddle rotativo aspirador
Estructura del producto
El grado de vacío del secador puede alcanzar más de -0,092Mpa, el disolvente (incluido el agua) de una variedad de materiales puede evaporarse rápidamente en condiciones de vacío y baja temperatura,para obtener el propósito de acelerar el secadoHay un agitador con paleta para quitar los materiales en la superficie caliente y mover en el recipiente para formar el flujo de ciclo.
El cuerpo de la secadora tenía forma de cilindro. La configuración incluía entrada de material, entrada de vacío y entrada y salida de vapor (la parte superior era entrada de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, y la parte superior era de vapor.la parte inferior era salida de vapor cuando la fuente de calefacción era vapor), en la parte inferior hay el mismo tamaño de la boquilla. El cuerpo se divide en tres capas, el medio de calefacción de la chaqueta media puede ser vapor, capa de aislamiento para lana de vidrio ultrafina,buen aislamientoEl material giraba una y otra vez a través de los dientes de rastrillo y siendo calentado por la pared interior, la chaqueta central transfiere el calor y aumenta la velocidad de secado en estado de vacío,evitar que la superficie de la materia prima se vea alterada por el fenómeno amarillo., reducir el tiempo de trabajo y ahorrar costes.
Características de la estructura del producto
El secador es simple de operar, fácil de controlar el material, reduciendo en gran medida la intensidad de trabajo de los trabajadores, también reduce la contaminación del material en el proceso de secado al mismo tiempo.
1. reducción: reducción instalada en el lado derecho de la máquina. El motor era accionado por la polea y la correa en V a la unidad de engranajes, la rotación del husillo a los dientes de rastrillo,y finalmente el cilindro girado y obtener la velocidad de 6 ~ 10 r / min.
2El motor está montado en el lado derecho del tablero de actividad, puede ajustarse hacia arriba y hacia abajo, de modo que la correa en V encaje bien.
3. Dispositivo de control eléctrico (norma de la UE): todos los controles eléctricos, botones, luces están instalados en la caja de control, el funcionamiento se puede controlar basándose en las instrucciones de texto del panel.La dirección de rotación positiva y inversa del eje de agitación se puede ajustar de acuerdo con las características del materialEn general, se puede controlar en unos 5 minutos (es decir, después de detenerse durante 5 minutos y luego retroceder durante 5 minutos).
4tubo de vacío: se utiliza para extraer el disolvente (o agua) de evaporación del cilindro.
5Estructura sellada: El huso en ambos extremos está sellado con PTFE, sellado en vacío para lograr un buen efecto de sellado.
6El eje de mezcla con tubo de pared gruesa de acero inoxidable, los dientes de rastrillo del brazo del rastrillo están hechos de acero inoxidable sin costuras placa de acero inoxidable.
Aplicación del producto
Las siguientes materias primas de la industria farmacéutica, la industria alimentaria, la industria química, etc., pueden secarse.
- Pulpa, mezcla parecida a una pasta o materia prima en polvo.
- Materia prima sensible a la temperatura que debe secarse a una temperatura más baja.
- Materias primas que son fáciles de oxidar o explotar y tienen un fuerte efecto irritante o tóxico.
- Materia prima que necesita recuperar el disolvente.
Principio de funcionamiento del producto
La estructura principal de la secadora de remos es un cilindro redondo y un eje hueco rotativo equipado en el centro del cilindro.la calefacción se transfiere a través de la capa en el cilindro y la superficie de las hojas huecas,y la humedad se evapora.Durante el calentamiento,las cuchillas también mezclarán los materiales,de modo que actualicen el área de calentamiento.Es un secador de transferencia de calor continuo.
Parámetros técnicos
| Punto de trabajo | Tipo de producto | ||||||||
| Nombre de la unidad | HVRD-500 y sus componentes | HVRD-750: el número de unidad | HVRD-1000 | HVRD-1500 | HVRD-2000 | El HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000: el número de unidad |
| Volumen de trabajo (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamaño en el cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| La velocidad de rotación (rpm) | Entre 10 y 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potencia (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Presión de diseño de la chaqueta (Mpa) | El valor de las emisiones3 | ||||||||
| Presión en el cilindro ((Mpa) | - 0.09 ~ -0.096 | ||||||||
| Área de transferencia de calor ((m2) | 2.4 + 1 | 3.2 más 1.2 | 4.5 más 1.5 | 5.6 más 1.8 | 7.5 más 2.2 | 9 más 2.5 | 14 más 3.5 | 21.6 más 5.5 | 24.3 más 5.5 |
Diagrama de flujo del producto
Presentación de productos
electricidad, vapor, gas natural u otro
