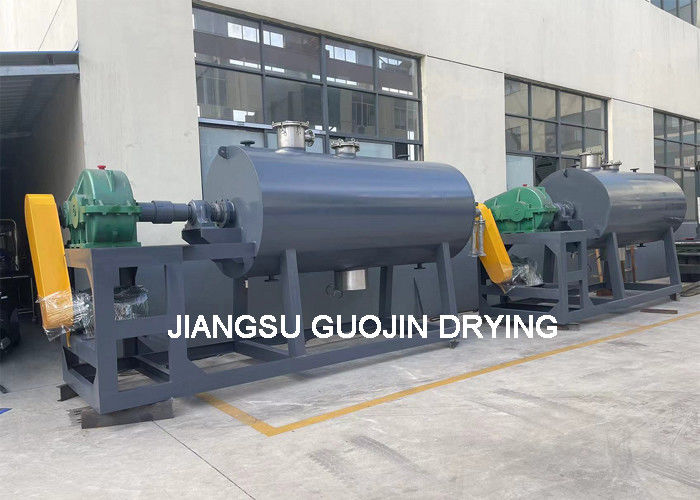

Camine por el fango el revolvimiento de la máquina rotatoria 1800L del secado al vacío con la paleta de la grada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | HVRD-3000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30days |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | 1800L Working Volume Sludge Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800 L |
| Cylinder size: | 1200x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 11 kw | Cylinder pressure: | -0.09~0.096 |
| Heat transfer area: | 9+2.5 M2 | Heating source: | Steam & electricity & Gas Oil |
| Resaltar: | Máquina rotatoria 1800L del secado al vacío,Barro que revuelve la máquina del secado al vacío |
||
Descripción de producto
1800L Volumen de trabajo Lodo de agitación Harrow Paddle secador de vacío rotativo
La secadora de rastrillo al vacío es un nuevo tipo de secadora, que está diseñada con la combinación del principio de secado térmico de la hoja de remo, con una mayor eficiencia de secado, para una variedad de materias primas.
La cuchilla y el tornillo, equipados en el interior, con mezcla continua, axial y radial de las materias primas, hacen que los materiales a secar sean más uniformes.cuando las materias primas se volvían con cuchillas de mezclaEn el caso de las máquinas de secado, el contacto de los materiales con la superficie de calentamiento del secador se acelera, por lo que se incrementa la velocidad de transferencia de calor y se favorece la evaporación de la humedad.
Estructura del producto
El grado de vacío del secador puede alcanzar más de -0,092Mpa, el disolvente (incluido el agua) de una variedad de materiales puede evaporarse rápidamente en condiciones de vacío y baja temperatura,para obtener el propósito de acelerar el secadoHay un agitador con paleta para quitar los materiales en la superficie caliente y mover en el recipiente para formar el flujo de ciclo.
El cuerpo de la secadora tenía forma de cilindro. La configuración incluía entrada de material, entrada de vacío y entrada y salida de vapor (la parte superior era entrada de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, la parte superior era de vapor, y la parte superior era de vapor.la parte inferior era salida de vapor cuando la fuente de calefacción era vapor), en la parte inferior hay el mismo tamaño de la boquilla. El cuerpo se divide en tres capas, el medio de calefacción de la chaqueta media puede ser vapor, capa de aislamiento para lana de vidrio ultrafina,buen aislamientoEl material giraba una y otra vez a través de los dientes de rastrillo y siendo calentado por la pared interior, la chaqueta central transfiere el calor y aumenta la velocidad de secado en estado de vacío,evitar que la superficie de la materia prima se vea alterada por el fenómeno amarillo., reducir el tiempo de trabajo y ahorrar costes.
Características de la estructura del producto
1Al instalar el agitador en la máquina, hace que la materia prima forme el estado de círculo continuo dentro del cuerpo, por lo que la uniformidad de calentamiento de la materia prima se eleva en gran medida.
2Al instalar el agitador en la máquina, el material de forma de lodo y pasta se puede secar fácilmente.
3Diseño especial para el puerto de descarga, hacer mejor sellado y menos acumulación de material, descarga es fácil.
4Hay dos modelos de sello, sello mecánico y sello de embalaje.
5Las técnicas especiales del eje y el rastrillo permiten una alta resistencia y concéntrica.
6El medio en el eje y el equipo de adición de vibración estarán equipados según las necesidades.
7Utilice diferentes formas de filtro según el material.
Aplicación del producto
Las siguientes materias primas de la industria farmacéutica, la industria alimentaria, la industria química, etc., pueden secarse.
- Pulpa, mezcla parecida a una pasta o materia prima en polvo.
- Materia prima sensible a la temperatura que debe secarse a una temperatura más baja.
- Materias primas que son fáciles de oxidar o explotar y tienen un fuerte efecto irritante o tóxico.
- Materia prima que necesita recuperar el disolvente.
Parámetros técnicos
| Punto de trabajo | Tipo de producto | ||||||||
| Nombre de la unidad | HVRD-500 y sus componentes | HVRD-750: el número de unidad | HVRD-1000 | HVRD-1500 | HVRD-2000 | El HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000: el número de unidad |
| Volumen de trabajo (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamaño en el cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| La velocidad de rotación (rpm) | Entre 10 y 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potencia (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Presión de diseño de la chaqueta (Mpa) | El valor de las emisiones3 | ||||||||
| Presión en el cilindro ((Mpa) | - 0.09 ~ -0.096 | ||||||||
| Área de transferencia de calor ((m2) | 2.4 + 1 | 3.2 más 1.2 | 4.5 más 1.5 | 5.6 más 1.8 | 7.5 más 2.2 | 9 más 2.5 | 14 más 3.5 | 21.6 más 5.5 | 24.3 más 5.5 |
Diagrama de flujo del producto

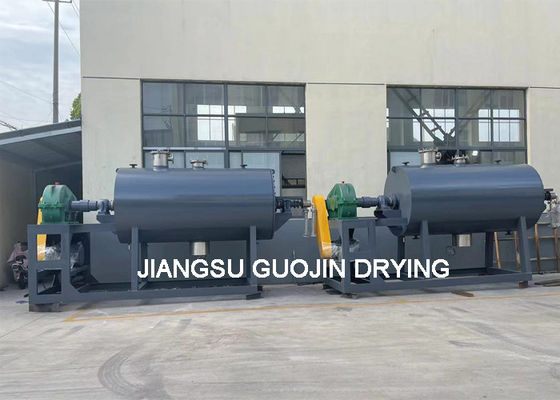

Presentación de productos
electricidad, vapor, gas natural u otro
