Máquina inoxidable del secado al vacío del secador hueco de la paleta de la evaporación 50kg/H KJG-5 del agua

Evaporación de agua 50 kg/h KJG-5 Secador de paletas hueco Máquina de secado al vacío de acero inoxidable

El secador de paletas horizontal continuo consta de un canal cubierto y dos pozos huecos con paletas huecas.El material se seca mediante transferencia de calor con el medio de calefacción como el vapor, el aceite térmico o el agua caliente que fluye a través de los pozos huecos, las paletas huecas y la chaqueta de hoyuelo o la chaqueta de media tubería.El producto seco se extrae del canal de descarga mediante un transportador de tornillo sin ejeLos vapores de escape salen del secador a través de una salida de escape en la cubierta.un tratamiento de olor pequeño y compacto y ofrece la posibilidad de un sistema de recuperación de calor en la unidad de condensación de vapor debido al alto punto de rocío de los gases de escape.



Seca de remos horizontal hueco KJG-5

Principales características

Capa de calefacción tubular

1) Presión de trabajo de hasta 10 bar

2) La chaqueta de calefacción tubular garantiza una calefacción muy uniforme y un control preciso de la temperatura

3) La cúpula de vapor de longitud completa reduce el transporte y separa los sólidos del vapor de agua evaporado.

3) El aislamiento mineral de 80 mm reduce considerablemente las pérdidas de calor

Disco hueco

1) Aumentar considerablemente la superficie de calefacción

2) Mucho menos área de soldadura que las paletas en forma de cuña

3) La superficie del disco autolimpiante mejora considerablemente la transferencia de calor
4) Las paletas del agitador soldadas en las periferias del disco con diferentes ángulos mezclan perfectamente, mueven y trituran el material húmedo



Asiento de batería y chaleco de refrigeración integrados

1) El asiento de rodamiento se monta en la placa de extremo como parte integrante de la cámara de secado para garantizar la concentricidad de los ejes.

2) La chaqueta de enfriamiento por agua está equipada para aumentar la vida útil del rodamiento.
3) Las juntas rotativas de un paso aseguran que cada disco hueco tenga un flujo constante de medio de calefacción.



Sistema de tratamiento de gases de escape

La combinación de ciclón, condensador tubular y depurador húmedo de dos etapas garantiza un estándar de emisiones muy alto



Seca de remos horizontal hueco KJG-5Principio de trabajo

La serie KJG Paddle Dryer / Processor son dispositivos de transferencia de calor indirectos altamente eficientes, mecánicamente agitados, que agregan o eliminan calor de una masa de proceso.calentamiento o enfriamiento de la pasta, pastel de filtro, polvo y granulados de diversas industrias.



El secador de paletas consiste en un canal con chapa y dos ejes contra-rotativos con discos huecos únicos entrelazados para producir una mezcla íntima y optimizar la transferencia de calor.agua caliente o aceite térmico calienteEl material húmedo es transportado a través del secador de paletas por paletas agitadoras soldadas en las periferias del disco.el corte de peloCuando el material húmedo llega al extremo opuesto del secador, se seca y se descarga directamente.



La humedad evaporada es aspirada por el ventilador de calado después de haber sido tratada por un ciclón, un condensador y un depurador húmedo para reducir considerablemente la contaminación del aire.



Seca de remos horizontal hueco KJG-5Aplicación

• Los materiales de la industria farmacéutica, alimentaria, química, etc. pueden secarse.

• Adecuado para la pulpa, mezcla similar a una pasta o materia prima de energía.

• Material de detección de temperatura que requiere el secado a baja temperatura.

• materias primas que son fáciles de oxidar o de explotar y que son muy irritantes o tóxicas.

• Exigir la extracción del disolvente orgánico.





Seca de remos horizontal hueco KJG-5 Parámetros técnicos

- No, no es así.	Punto de trabajo	Parámetros	Nota
1,	Modelo	El KJG-5
2,	Área de transferencia de calor de la paleta [m]2]	3.5	Incluida la superficie del eje
3,	Área de transferencia de calor de la chaqueta [m]2]	1.5
4,	Área total de transferencia de calor [m]2]	5
5,	Evaporación del agua [kg/h]	50
6,	Capacidad de salida [kg/h]	Entre 15 y 20
7,	Diámetro de la paleta [mm]	260
8,	Volumen efectivo [m]3]	1
9,	Velocidad de rotación [rpm]	1 al 15
10,	Nombre de motor estándar [kW]	3
11,	Flujo de gas portador [m]3- ¿Qué quieres decir?	Entre 300 y 500
12,	Nivel del motor del ventilador de escape de gas portador [kW]	0.75
13,	Espacio del piso de la máquina [L × W × H]	Las demás partidas del anexo II
14,	Peso de elevación estándar [kg]	1500

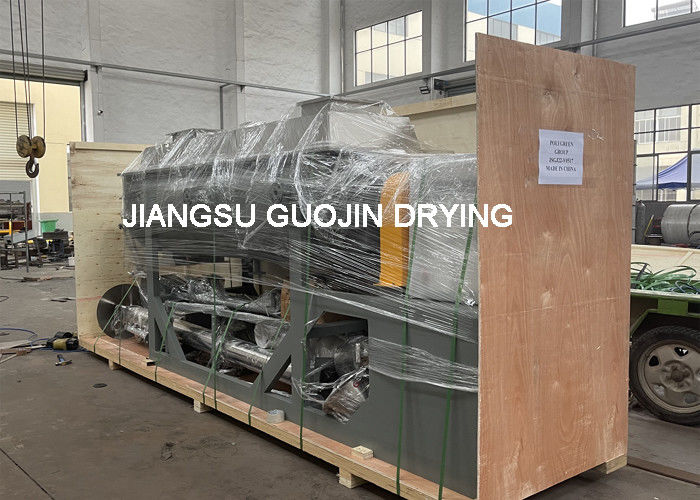

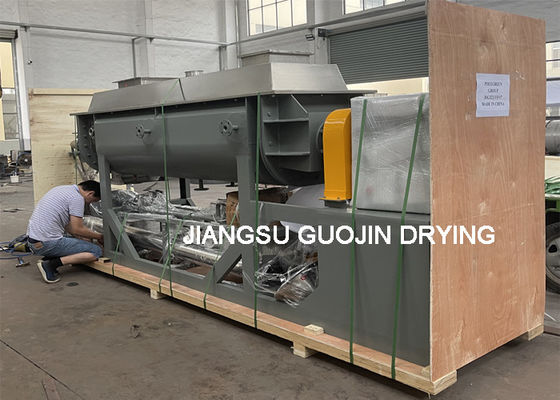

Seca de remos horizontal hueco KJG-5Muestra
