secador hueco de la paleta del fertilizante horizontal del área de transferencia de calor 5M2 KJG-5

5M2 Área de transferencia de calor KJG-5 Fertilizante horizontal secador de paletas hueco

El secador de paletas horizontal continuo consta de un canal cubierto y dos pozos huecos con paletas huecas.El material se seca mediante transferencia de calor con el medio de calefacción como el vapor, el aceite térmico o el agua caliente que fluye a través de los pozos huecos, las paletas huecas y la chaqueta de hoyuelo o la chaqueta de media tubería.El producto seco se extrae del canal de descarga mediante un transportador de tornillo sin ejeLos vapores de escape salen del secador a través de una salida de escape en la cubierta.un tratamiento de olor pequeño y compacto y ofrece la posibilidad de un sistema de recuperación de calor en la unidad de condensación de vapor debido al alto punto de rocío de los gases de escape.

El material se alimenta en un extremo de la máquina y será transportado por gravedad, bajo un ligero ángulo del canal o por paletas asimétricas.a la salida de la máquina en el otro extremoDurante el tiempo de permanencia del material en la máquina, se mantiene un flujo de enchufe perfecto, garantizando una calidad uniforme del producto.El nivel del producto dentro de la máquina está asegurado por una presa de desbordamiento ajustableLa presa de desbordamiento en el lado de salida del producto tiene válvulas de vaciado operadas manualmente en la parte inferior de la extracción del producto antes de una parada de producción.La escalera de salida del producto en la parte inferior del canal tiene una brida rectangular para conectarse al equipo aguas abajo.





KJG-5 Fertilizante horizontal con secador de paletas huecoPrincipales características

1) Alta eficiencia térmica que puede alcanzar el 95%

2) El medio de transferencia de calor no entra en contacto con el producto.

3) No se utiliza gas para transportar el producto.

4) Control preciso de la temperatura

5) Calidad uniforme del producto, mediante mezcla y movimiento del producto

6) Proceso continuo de una sola vez

7) Alta superficie de transferencia de calor en relación con el volumen de proceso - reducción del espacio del piso

8) Fácil de operar, requiere poca atención

9) Más seguro que el secado directo cuando se procesan materiales combustibles

10) Diseño simple y duradero para un mantenimiento fácil y bajo

11) Los ejes de doble contrarotación con discos de entrelazamiento únicos producen una mezcla íntima, una transferencia de calor uniforme, una alta tasa de transferencia de calor y un efecto de autolimpieza.Una gran área de transferencia de calor a la relación de volumen se logra mediante el uso de discos huecos y un recipiente con chaquetaEl resultado es una máquina compacta con menos espacio y menor coste de instalación.

12) Secador de paletas transporta material, independientemente de sus características de manejo. Los materiales pegajosos y pastosos pueden transportarse.para que sea transportableEsto se traduce en un menor coste de capital, operación y mantenimiento.



Capa de calefacción tubular

1) Presión de trabajo de hasta 10 bar

2) La chaqueta de calefacción tubular garantiza una calefacción muy uniforme y un control preciso de la temperatura

3) La cúpula de vapor de longitud completa reduce el transporte y separa los sólidos del vapor de agua evaporado.

3) El aislamiento mineral de 80 mm reduce considerablemente las pérdidas de calor

Disco hueco

1) Aumentar considerablemente la superficie de calefacción

2) Mucho menos área de soldadura que las paletas en forma de cuña

3) La superficie del disco autolimpiante mejora considerablemente la transferencia de calor
4) Las paletas del agitador soldadas en las periferias del disco con diferentes ángulos mezclan perfectamente, mueven y trituran el material húmedo



Asiento de batería y chaleco de refrigeración integrados

1) El asiento de rodamiento se monta en la placa de extremo como parte integrante de la cámara de secado para garantizar la concentricidad de los ejes.

2) La chaqueta de enfriamiento por agua está equipada para aumentar la vida útil del rodamiento.
3) Las juntas rotativas de un paso aseguran que cada disco hueco tenga un flujo constante de medio de calefacción.



Sistema de tratamiento de gases de escape

La combinación de ciclón, condensador tubular y depurador húmedo de dos etapas garantiza un estándar de emisiones muy alto



KJG-5 Fertilizante horizontal con secador de paletas huecoAplicación

• Los materiales de la industria farmacéutica, alimentaria, química, etc. pueden secarse.

• Adecuado para la pulpa, mezcla similar a una pasta o materia prima de energía.

• Material de detección de temperatura que requiere el secado a baja temperatura.

• materias primas que son fáciles de oxidar o de explotar y que son muy irritantes o tóxicas.

• Exigir la extracción del disolvente orgánico.





KJG-5 Fertilizante horizontal con secador de paletas hueco Parámetros técnicos

- No, no es así.	Punto de trabajo	Parámetros	Nota
1,	Modelo	El KJG-5
2,	Área de transferencia de calor de la paleta [m]2]	3.5	Incluida la superficie del eje
3,	Área de transferencia de calor de la chaqueta [m]2]	1.5
4,	Área total de transferencia de calor [m]2]	5
5,	Evaporación del agua [kg/h]	50
6,	Capacidad de salida [kg/h]	Entre 15 y 20
7,	Diámetro de la paleta [mm]	260
8,	Volumen efectivo [m]3]	1
9,	Velocidad de rotación [rpm]	1 al 15
10,	Nombre de motor estándar [kW]	3
11,	Flujo de gas portador [m]3- ¿Qué quieres decir?	Entre 300 y 500
12,	Nivel del motor del ventilador de escape de gas portador [kW]	0.75
13,	Espacio del piso de la máquina [L × W × H]	Las demás partidas del anexo II
14,	Peso de elevación estándar [kg]	1500

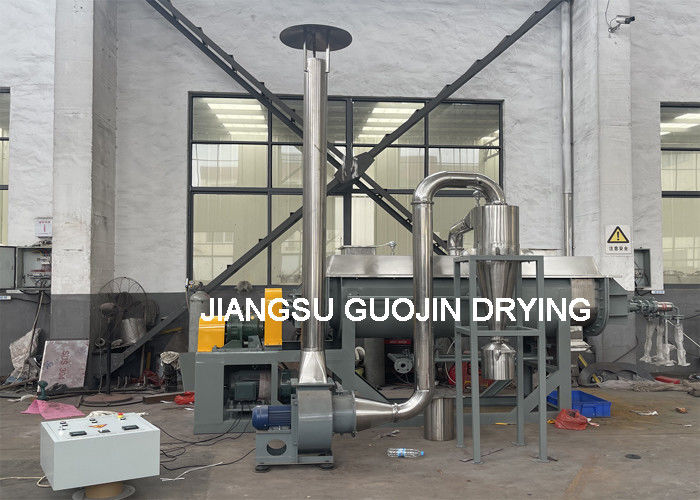

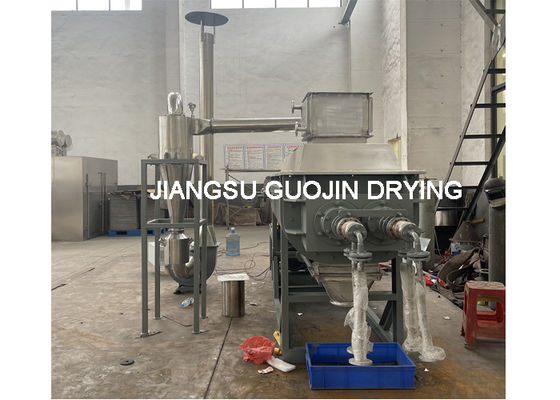

KJG-5 Fertilizante horizontal con secador de paletas huecoMuestra
