Secador continuo de acero inoxidable de la placa del disco de PLG 304 para el azúcar granulado
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | PLG-2200/20 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30days |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Resaltar: | Secador continuo de la placa del disco de PLG,Sugar Disc Plate Dryer granulado,Secadora del aire caliente SUS304 |
||
Descripción de producto
Seca de placas de disco continuo de acero inoxidable PLG 304 para azúcar granulada
Basado en el secador de agitación intermitente, un secador de placas de disco es un tipo de disco portador circular de calefacción hueca fija de varias capas desarrollado mediante mejora continua,que se desarrolla mediante la mejora continuaEl proceso de secado consiste en pasar el portador de calor a cada capa del disco hueco.y la parte húmeda del material laminado se evapora bajo la temperatura de funcionamiento bajo la acción de la rotación del rastrillo y del rastrillo, y el vapor se descarga con el gas de escape del equipo, de modo que los productos acabados secos calificados se obtienen continuamente en la parte inferior del equipo.
Principio de funcionamiento del secador de placas de disco continuo PLG
El material húmedo se alimenta continuamente a la primera capa de secado en la parte superior del secador.Será girado y agitado por rastrillos cuando el brazo rastrillo gira y caer hasta el borde exterior de la placa de secado grande a lo largo de la línea helicoidal exponencialEl material se desplazará desde la pequeña placa de secado hasta su borde exterior y caerá hasta el borde exterior de la gran placa de secado debajo.Tanto las placas de secado pequeñas y grandes se organizan alternativamente para que los materiales puedan pasar a través del secador continuamenteEl medio térmico puede ser vapor saturado, agua caliente o aceite térmico.Los materiales secos caerán de la última capa de la placa de secado al fondo del secador y luego se traslada por rastrillos a la salida de descarga. La humedad del material se eliminará de la salida de escape en la tapa superior. Para el secador de placas de tipo vacío, la humedad será aspirada por la bomba de vacío en la tapa superior.Los materiales secos se descargarán de la capa inferiorLa capacidad de secado se puede mejorar si el secador está equipado con dispositivos complementarios como un calentador con aletas, un condensador para la extracción de disolventes, un depurador de bolsas, un mecanismo de retorno y mezcla, un ventilador de corriente,y etc..
Parámetros técnicos del secador de placas de disco continuo PLG
1En la bandeja de secado.
- Presión de diseño: generalmente 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Presión máxima de trabajo: generalmente ≤ 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Fuente de calor: vapor, agua caliente o aceite térmico: utilizar agua caliente como fuente de calor cuando la temperatura de las placas de secado sea de 100°C; utilizar vapor de agua saturado ≤ 0.4Mpa o gas de vapor cuando la temperatura de las placas de secado es de 100°C~150°C; Utilice aceite térmico cuando la temperatura de las placas de secado sea de 150°C~320°C;
2Sistema de transmisión de materiales
- Volución del eje principal: 1 ~ 10 rpm, electromagnetismo o tiempo del transductor.
- Brazo de rastrillo: 2 a 8 brazos de rastrillo se fijarán en el eje principal en cada capa.
- Cuchillas de rastrillo: las cuchillas de rastrillo están enganchadas a los brazos del rastrillo y flotan con la superficie de la placa.
- Roller: para el material que es fácil de aglomerar o que requiere ser triturado, los rodillos se colocarán en el lugar adecuado para reforzar el proceso de transferencia de calor y de secado.
3Tres tipos de cuerpo de secador: presión normal, sellado y vacío
- Presión normal: el cuerpo del secador es cilíndrico u octogonal y la estructura puede integrarse o separarse.
- Sellado: el cuerpo del secador es cilíndrico y puede soportar una presión interior de 5 KPa. El sistema de conductos para la fuente de calor puede colocarse dentro o fuera del secador.
- Vacío: el cuerpo del secador es cilíndrico y la presión de diseño es de 0,1 MPa.
4. Calentador de aire
El calentador de aire se utiliza generalmente para satisfacer los requisitos de mayor capacidad de evaporación con el fin de aumentar la eficiencia de secado.
Parámetros técnicos del secador de placas de disco continuo PLG
| El tipo | Diámetro (mm) | Alturas (mm) | Área de secado ((m2) | Potencia (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| En el año 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 por ciento | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| En el año 2000 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| Se trata de: | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

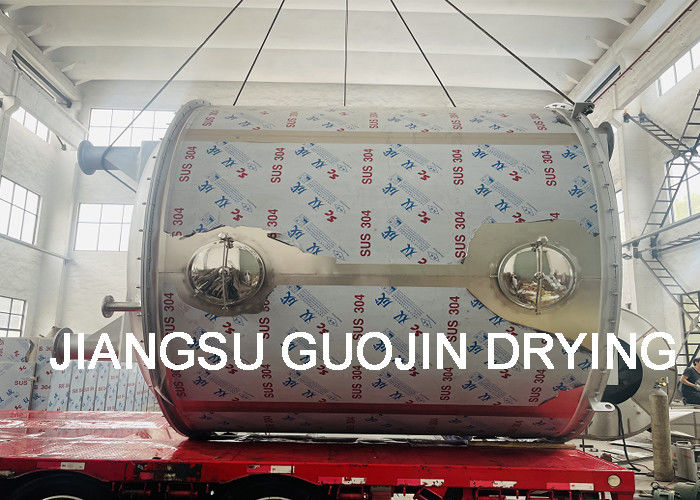

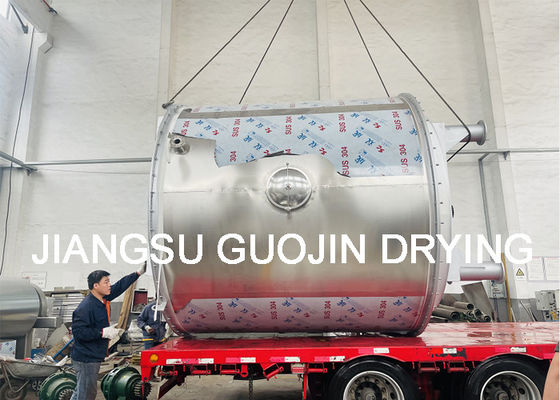

Muestra del secador de placas de disco continuo PLG
