Transportador denso sellado del tubo del sistema de la transportación neumática de la fase del transporte
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | DPCS-2.0 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30days |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 30 sistemas por mes |
|
Información detallada |
|||
| Product Name: | pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400MM | Total volume: | 2.0M3 |
| Max. design pressure: | 0.78 Mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000 M | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| Resaltar: | Sistema denso de la transportación neumática de la fase,Sistema de la transportación neumática del PLC,Sistema de transporte neumático sellado los 500m |
||
Descripción de producto
Sistema de transporte neumático Transporte de tubos Sistema de transporte neumático de fase densa
Sistema de transporte neumático de fase densase aplica especialmente a una variedad de transporte sellado de polvo a larga distancia; el equivalente de distancia de transporte adaptativo es de 50-500 metros, materiales de transporte: ceniza volante, polvo de cal, cemento,polvo de aluminio, polvo mineral, polvo de sierra, paja, etc. El equipo es simple, con un área de ocupación pequeña, puede hacer pleno uso del espacio, y las tuberías pueden ser diseño flexible,para que la configuración del equipo de la planta sea más racionalLa configuración del sistema está completa, el control de conjunto PLC de todo el sistema, operación totalmente automatizada, mantenimiento fácil.
1Los sistemas de transporte neumáticos son relativamente económicos para instalar y operar.
2El sistema de transporte neumático está totalmente cerrado y, si es necesario, puede funcionar completamente sin que las partes móviles entren en contacto con el material transportado.Al estar encerrado hay beneficios de higiene y limpieza
3Un sistema de transporte neumático puede transportar un producto a cualquier lugar con tubos.
4El sistema de transporte neumático ofrece un coste de capital muy reducido para el transporte de larga distancia.
5. PLC de automatización completa
6Los sistemas de transporte neumáticos son mucho más adecuados para el manejo de polvo que los transportadores mecánicos porque los canales de transporte
Los materiales utilizados en transportadores neumáticos están completamente cerrados.
7Los transportadores neumáticos pueden diseñarse para mover productos entre los niveles del suelo y en ángulos difíciles.
8Todo el sistema está compuesto por una fuente de aire comprimido, un recipiente neumático, un gabinete de control, una tubería de transporte y un almacenamiento de cenizas.
Principio de trabajo
En el proceso de alimentación, el material se introduce en el tanque de envío a través de la doble válvula de mariposa o de la válvula de expansión de mariposa, y el aire reemplazado se libera a través de la válvula de escape,que facilita la alimentación y elimina la presión inversa que dificulta el flujo de materialesCuando el depósito de envío esté lleno (hasta el 90% del volumen del depósito indicado por el medidor de nivel), se cierran y sellan al mismo tiempo la válvula de alimentación y la válvula de escape.el aire comprimido se añade a la parte superior del tanque de envío a través de la válvula de entradaCuando la presión en el tanque alcance el valor establecido, la válvula de descarga inferior se abrirá automáticamente.y luego toda la tubería de transporte será presurizada el material es transportado en forma de émbolo hasta que el material se vacíaCuando la presión en el depósito de envío cae a cero, el suministro neumático se cierra y una pequeña cantidad de gas residual se descarga del depósito de envío y la tubería de transmisión.
Características del producto
1. Alta presión de transporte, hasta 0,5 MPa, para realizar el transporte de polvo a larga distancia (100-300 m)
2Bajo caudal, alta proporción de gas sólido y bajo consumo de gas
3El material tiene una gran adaptabilidad y versatilidad, y tiene poco impacto en la calidad del material en el proceso, que puede satisfacer el transporte de materiales abrasivos frágiles y fuertes.
4. Un punto a la alimentación de varios puntos se puede realizar
Parámetro del producto
| Modelo | El DPCS-2.0 |
| Diámetro interno del cuerpo ((mm) | 1400 |
| Volumen total (M3) | 2.0 |
| Material del cuerpo | No se incluyen en la lista. |
| Temperatura de operación (oC) | < 120 |
| Presión máxima de diseño ((Mpa) | 0.78 |
| Presión de funcionamiento (Mpa) | 0.2-0.5 ((Basado en la distancia de transporte) |
| Distancia máxima de transporte (m) | < 1000 |
| Diámetro del conductor de salida | DN100 |
| Consumo de aire (m3/min) | Entre 5 y 10 |
Composición de la estructura

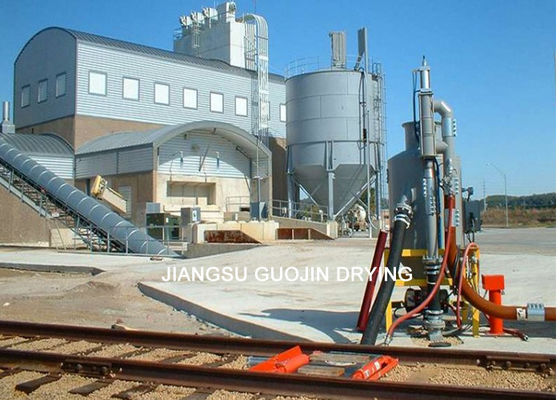

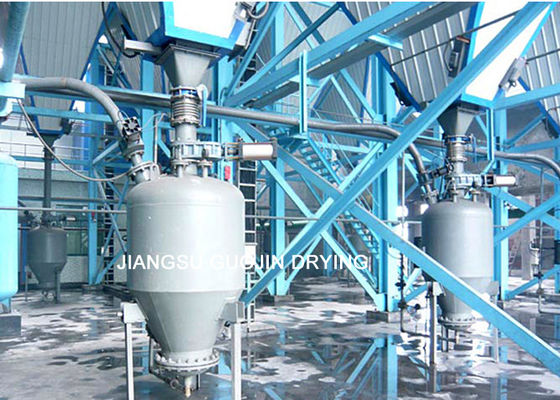

Imagen del producto
