El PLC denso del tanque de la inyección de la transportación neumática de la fase controló
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | DPCS-2.0 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30days |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 30 sistemas por mes |
|
Información detallada |
|||
| Product Name: | PLC Control System Dense Phase Pneumatic Conveying Injection Tank | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400 MM | Total volume: | 2.0 M3 |
| Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| Resaltar: | El tanque de la inyección de la transportación neumática,El tanque de la inyección de la transportación neumática del PLC,Fase densa que transporta |
||
Descripción de producto
Sistema de control PLC Tanque de inyección de transporte neumático de fase densa
Sistema de transporte neumático de fase densase aplica especialmente a una variedad de transporte sellado de polvo a larga distancia; el equivalente de distancia de transporte adaptativo es de 50-500 metros, materiales de transporte: ceniza volante, polvo de cal, cemento,polvo de aluminio, polvo mineral, polvo de sierra, paja, etc. El equipo es simple, con un área de ocupación pequeña, puede hacer pleno uso del espacio, y las tuberías pueden ser diseño flexible,para que la configuración del equipo de la planta sea más racionalLa configuración del sistema está completa, el control de conjunto PLC de todo el sistema, operación totalmente automatizada, mantenimiento fácil.
1Los sistemas de transporte neumáticos son relativamente económicos para instalar y operar.
2El sistema de transporte neumático está totalmente cerrado y, si es necesario, puede funcionar completamente sin que las partes móviles entren en contacto.
En el caso de los productos de transporte, el material transportado se encuentra dentro de un recinto que ofrece beneficios de higiene y limpieza.
3Un sistema de transporte neumático puede transportar un producto a cualquier lugar con una tubería.
4El sistema de transporte neumático ofrece un coste de capital muy reducido para el transporte de larga distancia.
Principio de trabajo
En el proceso de alimentación, el material se introduce en el tanque de envío a través de la doble válvula de mariposa o de la válvula de expansión de mariposa, y el aire reemplazado se libera a través de la válvula de escape,que facilita la alimentación y elimina la presión inversa que dificulta el flujo de materialesCuando el depósito de envío esté lleno (hasta el 90% del volumen del depósito indicado por el medidor de nivel), se cierran y sellan al mismo tiempo la válvula de alimentación y la válvula de escape.el aire comprimido se añade a la parte superior del tanque de envío a través de la válvula de entradaCuando la presión en el tanque alcance el valor establecido, la válvula de descarga inferior se abrirá automáticamente.y luego toda la tubería de transporte será presurizada el material es transportado en forma de émbolo hasta que el material se vacíaCuando la presión en el depósito de envío cae a cero, el suministro neumático se cierra y una pequeña cantidad de gas residual se descarga del depósito de envío y la tubería de transmisión.
Características del producto
1. Alta presión de transporte, hasta 0,5 MPa, para realizar el transporte de polvo a larga distancia (100-300 m)
2Bajo caudal, alta proporción de gas sólido y bajo consumo de gas
3El material tiene una gran adaptabilidad y versatilidad, y tiene poco impacto en la calidad del material en el proceso, que puede satisfacer el transporte de materiales abrasivos frágiles y fuertes.
4. Un punto a la alimentación de varios puntos se puede realizar
Parámetro del producto
| Modelo | El DPCS-2.0 |
| Diámetro interno del cuerpo ((mm) | 1400 |
| Volumen total (M3) | 2.0 |
| Material del cuerpo | No se incluyen en la lista. |
| Temperatura de operación (oC) | < 120 |
| Presión máxima de diseño ((Mpa) | 0.78 |
| Presión de funcionamiento (Mpa) | 0.2-0.5 ((Basado en la distancia de transporte) |
| Distancia máxima de transporte (m) | < 1000 |
| Diámetro del conductor de salida | DN100 |
| Consumo de aire (m3/min) | Entre 5 y 10 |

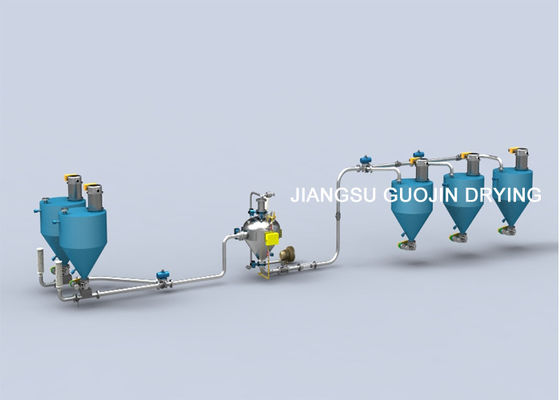

Composición de la estructura

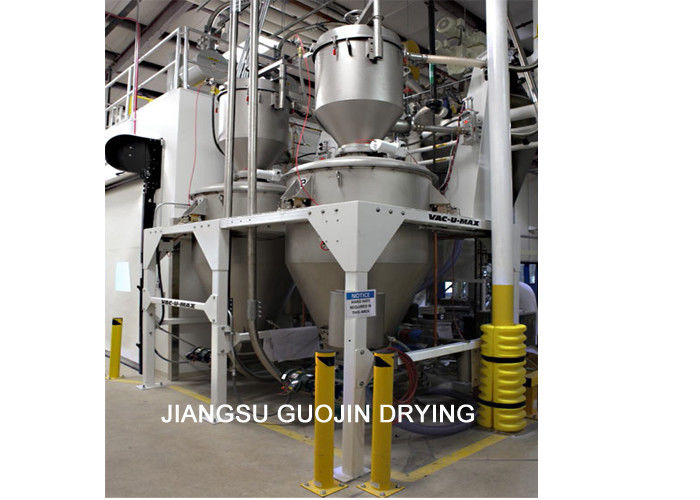

Imagen del producto
