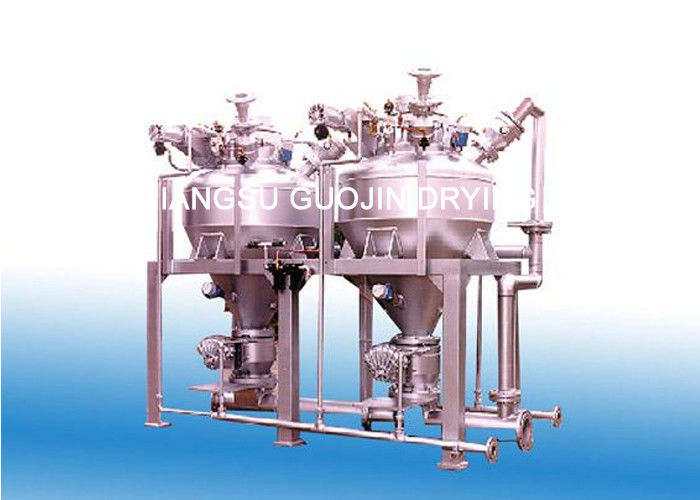

Sistema de transferencia neumático de la fase densa para el material a granel

Sistema de transferencia de maquinaria de transporte neumático de fase densa de materiales a granel

Sistema de transporte neumático de fase densase aplica especialmente a una variedad de transporte sellado de polvo a larga distancia; el equivalente de distancia de transporte adaptativo es de 50-500 metros, materiales de transporte: ceniza volante, polvo de cal, cemento,polvo de aluminio, polvo mineral, polvo de sierra, paja, etc. El equipo es simple, con un área de ocupación pequeña, puede hacer pleno uso del espacio, y las tuberías pueden ser diseño flexible,para que la configuración del equipo de la planta sea más racionalLa configuración del sistema está completa, el control de conjunto PLC de todo el sistema, operación totalmente automatizada, mantenimiento fácil.

Principio de trabajo

En el proceso de alimentación, el material se introduce en el tanque de envío a través de la doble válvula de mariposa o de la válvula de expansión de mariposa, y el aire reemplazado se libera a través de la válvula de escape,que facilita la alimentación y elimina la presión inversa que dificulta el flujo de materialesCuando el depósito de envío esté lleno (hasta el 90% del volumen del depósito indicado por el medidor de nivel), se cierran y sellan al mismo tiempo la válvula de alimentación y la válvula de escape.el aire comprimido se añade a la parte superior del tanque de envío a través de la válvula de entradaCuando la presión en el tanque alcance el valor establecido, la válvula de descarga inferior se abrirá automáticamente.y luego toda la tubería de transporte será presurizada el material es transportado en forma de émbolo hasta que el material se vacíaCuando la presión en el depósito de envío cae a cero, el suministro neumático se cierra y una pequeña cantidad de gas residual se descarga del depósito de envío y la tubería de transmisión.

Características del producto

1) Es adecuado para el transporte disperso de un lugar a varios lugares, es decir, el punto de alimentación es uno, y el punto de descarga puede ser uno o más.

2) En comparación con el tipo de aspiración, la concentración y la distancia de transporte pueden aumentar considerablemente.

3) Bajo la condición de presión positiva, el material se extrae fácilmente del puerto de descarga, por lo que la estructura del separador y el precipitador es simple,y generalmente no hay necesidad de bloquear el aire.

4) Soplador o compresor de aire en el primer extremo del sistema, que requiere un bajo nivel de purificación del aire.

5) Bajo la presión positiva, el material no es fácil de entrar en el tubo de transporte, por lo que la estructura del dispositivo de alimentación es más complicada.

6) El material corre en el tubo cerrado, no eleva polvo y el ambiente es limpio y ordenado.

7) Bajo consumo energético y bajo ruido.

8) La disposición de la tubería es flexible y cubre un área reducida.

9) Puede transmitir a larga distancia, hasta más de 500 metros.

Parámetro del producto



Composición de la estructura


Imagen del producto
