Secado al vacío de la paleta de la cuchilla del tornillo del carbono activado de la máquina hueco del secador
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CHPD-190 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Activated Carbon Dryer Machine Hollow Paddle Dryer/Blade Screw Dryer | Application: | Chemical Industry |
|---|---|---|---|
| Model type: | CHPD-190 | Certificación: | ISO9001 |
| Heat transfer area: | 190M2 | Effective volume: | ~200M3 |
| Material: | Stainless steel,carbon steel | Heating source: | Steam,Thermal oil |
| rotating speed: | 1-8 rpm | ||
| Resaltar: | Máquina más seca hueco del carbono activado de la paleta,Una máquina más seca del carbono activado del tornillo de la cuchilla,máquina del secado al vacío 8rpm |
||
Descripción de producto
Máquina de secado de carbón activado secadora de paletas huecas/secadora de tornillos de cuchillas
El secador de paletas consta de dos ejes giratorios con paletas inclinadas, cámara de secado con cubierta, motor de accionamiento y marco de soporte.El proceso de secado se completa en una cámara de secado sellada para evitar la contaminación por evaporación..
El secador de paletas es un procesador de secado de calefacción indirecta. El medio de calor puede ser vapor, agua caliente o aceite térmico que puede fluir a través de los ejes huecos y paletas a través de juntas giratorias,así como cámara de secado con chaquetaEl material húmedo es introducido uniformemente en la cámara de secado por un alimentador de tornillo.El material húmedo se mezcla completamente y se agita para entrar en contacto con la superficie caliente y moverse hacia la descarga y la transferencia de calor ocurre y la humedad se evapora rápidamente.
Principio de funcionamiento del producto
Los gases de escape pueden ser tratados por ciclón, condensador y depurador para reducir considerablemente la contaminación del aire.que contienen disolventes orgánicos que deben recuperarse, el diseño de vacío está disponible.
Para evaporar 1 kg de agua sólo se requiere alrededor de 1,2 kg de vapor para materiales de estiércol.
Ventaja técnica
1) Alta eficiencia térmica que puede alcanzar el 95%
2) El medio de transferencia de calor no entra en contacto con el producto.
3) No se utiliza gas para transportar el producto.
4) Control preciso de la temperatura
5) Calidad uniforme del producto, mediante mezcla y movimiento del producto
6) Proceso continuo de una sola vez
7) Alta superficie de transferencia de calor en relación con el volumen de proceso - reducción del espacio del piso
8) Fácil de operar, requiere poca atención
9) Más seguro que el secado directo cuando se procesan materiales combustibles
10) Diseño simple y duradero para un mantenimiento fácil y bajo
11) Los ejes de doble contrarotación con discos de entrelazamiento únicos producen una mezcla íntima, una transferencia de calor uniforme, una alta tasa de transferencia de calor y un efecto de autolimpieza.Una gran área de transferencia de calor a la relación de volumen se logra mediante el uso de discos huecos y un recipiente con chaquetaEl resultado es una máquina compacta con menos espacio y menor coste de instalación.
12) Los secadores de paletas de la serie CHPD transportan material, independientemente de sus características de manejo.Precondicionamiento de los piensos mezclándolos con productos secos reciclados, para que sea transportable, no es necesario.
Aplicación del producto
Los secadores de hojas se han utilizado con éxito en alimentos, productos químicos, petroquímicos, tintes, lodos industriales y otros campos.las características de mezcla permiten completar las siguientes operaciones unitarias:- calcinación (baja temperatura), enfriamiento, secado (recuperación del disolvente), calentamiento (derretimiento), respuesta y esterilización.el volumen efectivo por unidad de superficie de transferencia de calor aumentaLas superficies de transferencia de calor en cuchillas en forma de cuña con función de autolimpieza Las características de mezcla de compresión y expansión hacen que el material se mezcle uniformemente.Material a lo largo del eje en un movimiento de "flujo de enchufe", en la zona axial, la temperatura del material, la humedad, mezclar un grado muy pequeño de gradiente.
Parámetros técnicos
| Modelo | El HPD-3 | El HPD-9 | El HPD-13 | El HPD-18 | HPD-29 y sus componentes. | El HPD-41 | El HPD-52 | El HPD-68 | El HPD-81 | El HPD-95 | El HPD-110 | El HPD-125 | El HPD-140 |
| Área de transferencia de calor ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volumen efectivo (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Rango de velocidad (rpm) | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | 1 a 8 | 1 a 8 | 1 a 8 | 1 a 8 |
| Potencia de transmisión (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Ancho del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Ancho total ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Duración del equipo ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Duración total (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altura del centro ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altura total del equipo ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Esquema de la estructura

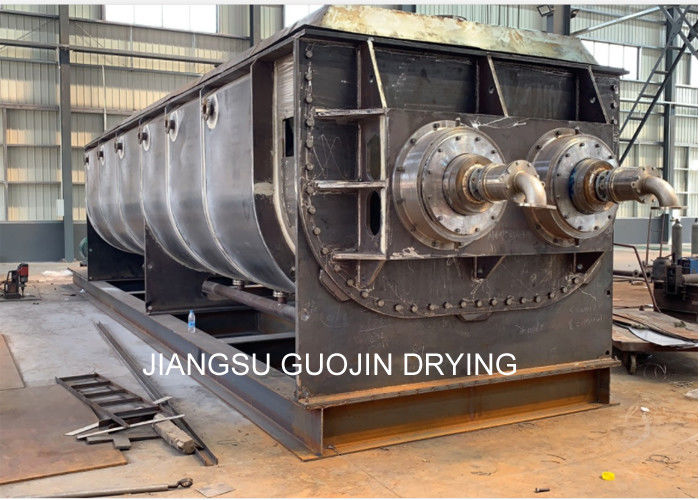

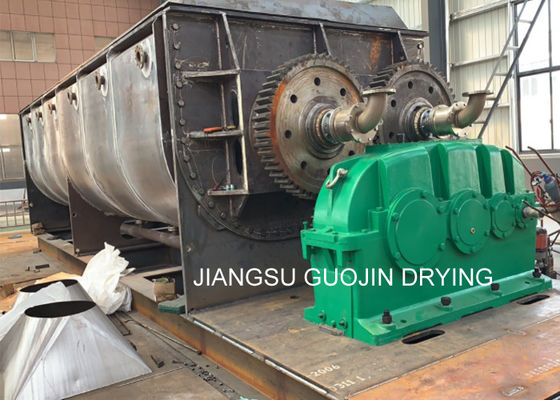

Presentación de productos
