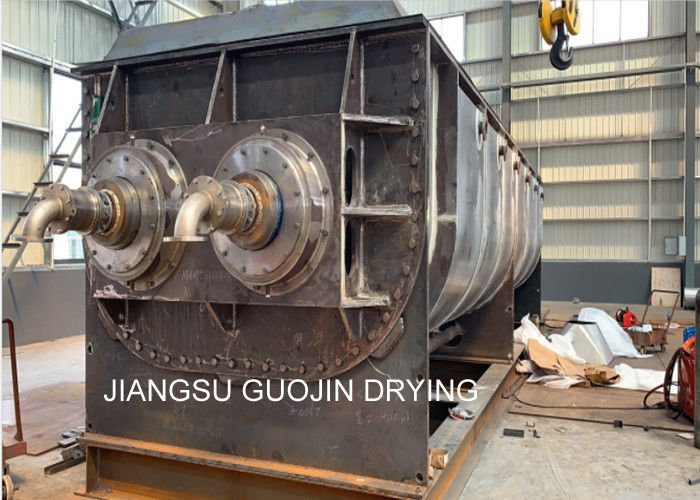

Un equipo más seco del aceite de la calefacción indirecta de la paleta termal del vacío para el barro
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CHPD-180 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | Certificación: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| Resaltar: | Secador de la paleta del vacío de la calefacción indirecta,Secador termal 20RPM de la paleta del vacío del aceite,Camine por el fango la máquina del secado al vacío |
||
Descripción de producto
Equipo de secador de remo con calefacción indirecta de aceite térmico para lodo
El secador de paletas consta de dos ejes giratorios con paletas inclinadas, cámara de secado con cubierta, motor de accionamiento y marco de soporte.El proceso de secado se completa en una cámara de secado sellada para evitar la contaminación por evaporación..
El secador de paletas es un procesador de secado de calefacción indirecta. El medio de calor puede ser vapor, agua caliente o aceite térmico que puede fluir a través de los ejes huecos y paletas a través de juntas giratorias,así como cámara de secado con chaquetaEl material húmedo es introducido uniformemente en la cámara de secado por un alimentador de tornillo.El material húmedo se mezcla completamente y se agita para entrar en contacto con la superficie caliente y moverse hacia la descarga y la transferencia de calor ocurre y la humedad se evapora rápidamente.
- ¿ Qué?
Principio de funcionamiento del producto
Los secadores/procesadores de paletas de la serie CHPD son dispositivos de transferencia de calor indirectos, mecánicamente agitados y de alta eficiencia, que añaden o eliminan calor de una masa de proceso.refrigeración, pasteurización, cristalización y reacción de pastas, pasteles, polvos y gránulos.
Los gases de escape pueden ser tratados por ciclón, condensador y depurador para reducir considerablemente la contaminación del aire.que contienen disolventes orgánicos que deben recuperarse, el diseño de vacío está disponible.
Para evaporar 1 kg de agua sólo se requiere alrededor de 1,2 kg de vapor para materiales de estiércol.
Características del producto
- Es fácil de operar.
- Requiere una mínima atención.
- Instrumentos sencillos monitorean el proceso
- Alta eficiencia
- Bajo volumen de gases
Bajo coste de mantenimiento
- Diseñados para un par elevado y una baja velocidad de funcionamiento
- Diseño simple y duradero para un mantenimiento fácil y bajo
- No hay partes internas para ajustar o mantener
- No hay contacto de metal a metal.
- Los ejes, los rodamientos de los bloques de almohadillas y los componentes de accionamiento están diseñados para una larga vida en condiciones adversas, asegurando la integridad mecánica a largo plazo
- Cuadro robusto soporta rodamientos de bloque de almohada divididos
- Cajas de relleno con aceite, también disponibles en diseños de sello alternativos.
Bajo coste de instalación
- Diseñado con una estructura compacta
- Pequeño sistema de descarga de gases
- La eliminación del eje vertical reduce los requisitos de tamaño del edificio
Ventaja técnica
1) Alta eficiencia térmica que puede alcanzar el 95%
2) El medio de transferencia de calor no entra en contacto con el producto.
3) No se utiliza gas para transportar el producto.
4) Control preciso de la temperatura
5) Calidad uniforme del producto, mediante mezcla y movimiento del producto
6) Proceso continuo de una sola vez
7) Alta superficie de transferencia de calor en relación con el volumen de proceso - reducción del espacio del piso
8) Fácil de operar, requiere poca atención
9) Más seguro que el secado directo cuando se procesan materiales combustibles
10) Diseño simple y duradero para un mantenimiento fácil y bajo
11) Los ejes de doble contrarotación con discos de entrelazamiento únicos producen una mezcla íntima, una transferencia de calor uniforme, una alta tasa de transferencia de calor y un efecto de autolimpieza.Una gran área de transferencia de calor a la relación de volumen se logra mediante el uso de discos huecos y un recipiente con chaquetaEl resultado es una máquina compacta con menos espacio y menor coste de instalación.
12) Los secadores de paletas de la serie CHPD transportan material, independientemente de sus características de manejo.Precondicionamiento de los piensos mezclándolos con productos secos reciclados, para que sea transportable, no es necesario.
Aplicación del producto
Los secadores de hojas se han utilizado con éxito en alimentos, productos químicos, petroquímicos, tintes, lodos industriales y otros campos.las características de mezcla permiten completar las siguientes operaciones unitarias:- calcinación (baja temperatura), enfriamiento, secado (recuperación del disolvente), calentamiento (derretimiento), respuesta y esterilización.el volumen efectivo por unidad de superficie de transferencia de calor aumentaLas superficies de transferencia de calor en cuchillas en forma de cuña con función de autolimpieza Las características de mezcla de compresión y expansión hacen que el material se mezcle uniformemente.Material a lo largo del eje en un movimiento de "flujo de enchufe", en la zona axial, la temperatura del material, la humedad, mezclar un grado muy pequeño de gradiente.
Parámetros técnicos
| Modelo | El HPD-3 | El HPD-9 | El HPD-13 | El HPD-18 | HPD-29 y sus componentes. | El HPD-41 | El HPD-52 | El HPD-68 | El HPD-81 | El HPD-95 | El HPD-110 | El HPD-125 | El HPD-140 |
| Área de transferencia de calor ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volumen efectivo (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Rango de velocidad (rpm) | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | 1 a 8 | 1 a 8 | 1 a 8 | 1 a 8 |
| Potencia de transmisión (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Ancho del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Ancho total ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Duración del equipo ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Duración total (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altura del centro ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altura total del equipo ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Esquema de la estructura
Presentación de productos
