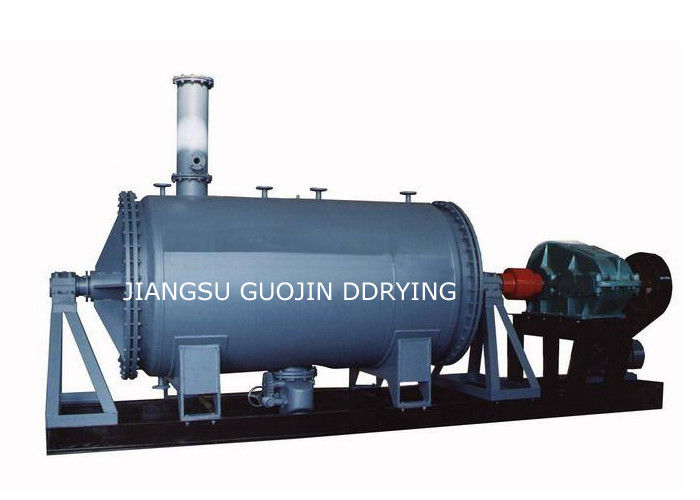

secador rotatorio del vacío de la paleta de la grada del barro 1200L
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | HVRD-2000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Resaltar: | Secador rotatorio del vacío de la paleta de la grada,secador rotatorio del vacío 1200L,secador rotatorio de la paleta del vacío 1200l |
||
Descripción de producto
500L-15000L rotativo Harrow Paddle secador de vacío para lodo
La secadora de rastrillo al vacío es un nuevo tipo de secadora, que está diseñada con la combinación del principio de secado térmico de la hoja de remo, con una mayor eficiencia de secado, para una variedad de materias primas.
La cuchilla y el tornillo, equipados en el interior, con mezcla continua, axial y radial de las materias primas, hacen que los materiales a secar sean más uniformes.cuando las materias primas se volvían con cuchillas de mezclaEn el caso de las máquinas de secado, el contacto de los materiales con la superficie de calentamiento del secador se acelera, por lo que se incrementa la velocidad de transferencia de calor y se favorece la evaporación de la humedad.
Estructura del producto
2.1 El cilindro de carga de las materias primas estará equipado con una capa de calefacción y se instalará una capa de aislamiento térmico fuera de la capa, lo que impedirá la transferencia de calor,y también reducir la pérdida de calorEl orificio de descarga está equipado con la parte inferior del cilindro, en la parte superior del cilindro con dos orificios de alimentación y una salida de escape de aire.las materias primas deben ser alimentadas por igual desde los dos orificios de alimentaciónLa capacidad máxima de alimentación no debe exceder el 80%, de lo contrario afectará a la descarga suave de la evaporación del gas.Cuando la materia prima pegajosa se alimentaLa capacidad de alimentación debe reducirse, para evitar la sobrecarga del motor de accionamiento, daños al equipo.
2.2 Se coloca un eje hueco en el interior del centro del cilindro y se introduce en el eje un medio de calefacción (como aceite de conducción caliente o agua caliente).
2.3 En el eje hueco distribuido con palas de remo con cierto ángulo, las palas de remo también son huecas dentro del calentamiento transferido,La entrada y salida de la conducción de aceite caliente están equipadas en el interior de las palas.,para garantizar la eficiencia de transferencia de calor durante el secado
2.4 Sellos: Los sellos de embalaje están equipados en el eje y en el cilindro.
2.5 Transmisión:A excepción de los modelos especiales, normalmente aplicamos el estilo de transmisión de cadena o engranaje.con rodamiento de rodillos cónicos y rodamiento de bolas de ranura profunda combinados, para satisfacer los requisitos de fuerza radial y axial.
Características de la estructura del producto
1Al instalar el agitador en la máquina, hace que la materia prima forme el estado de círculo continuo dentro del cuerpo, por lo que la uniformidad de calentamiento de la materia prima se eleva en gran medida.
2Al instalar el agitador en la máquina, el material de forma de lodo y pasta se puede secar fácilmente.
3Diseño especial para el puerto de descarga, hacer mejor sellado y menos acumulación de material, descarga es fácil.
4Hay dos modelos de sello, sello mecánico y sello de embalaje.
5Las técnicas especiales del eje y el rastrillo permiten una alta resistencia y concéntrica.
6El medio en el eje y el equipo de adición de vibración estarán equipados según las necesidades.
7Utilice diferentes formas de filtro según el material.
Aplicación del producto
Los equipos de secador de herradura a vacío están diseñados para secar materias de estiércol, pasta, polvo, materiales sensibles al calor que requieren secado a baja temperatura, materiales fácilmente oxidados,así como materiales explosivosEste equipo de secado al vacío se aplica a las industrias farmacéutica, alimentaria, alimentaria, química y otras.
Principio de funcionamiento del producto
La estructura principal de la secadora de remos es un cilindro redondo y un eje hueco rotativo equipado en el centro del cilindro.la calefacción se transfiere a través de la capa en el cilindro y la superficie de las hojas huecas,y la humedad se evapora.Durante el calentamiento,las cuchillas también mezclarán los materiales,de modo que actualicen el área de calentamiento.Es un secador de transferencia de calor continuo.
Parámetros técnicos
| Punto de trabajo | Tipo de producto | ||||||||
| Nombre de la unidad | HVRD-500 y sus componentes | HVRD-750: el número de unidad | HVRD-1000 | HVRD-1500 | HVRD-2000 | El HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000: el número de unidad |
| Volumen de trabajo (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamaño en el cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| La velocidad de rotación (rpm) | Entre 10 y 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potencia (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Presión de diseño de la chaqueta (Mpa) | El valor de las emisiones3 | ||||||||
| Presión en el cilindro ((Mpa) | - 0.09 ~ -0.096 | ||||||||
| Área de transferencia de calor ((m2) | 2.4 + 1 | 3.2 más 1.2 | 4.5 más 1.5 | 5.6 más 1.8 | 7.5 más 2.2 | 9 más 2.5 | 14 más 3.5 | 21.6 más 5.5 | 24.3 más 5.5 |
Diagrama de flujo del producto
Presentación de productos
electricidad, vapor, gas natural u otro
