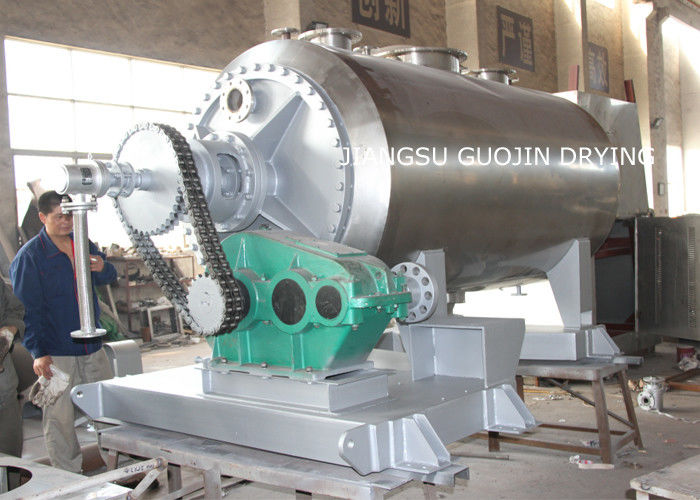

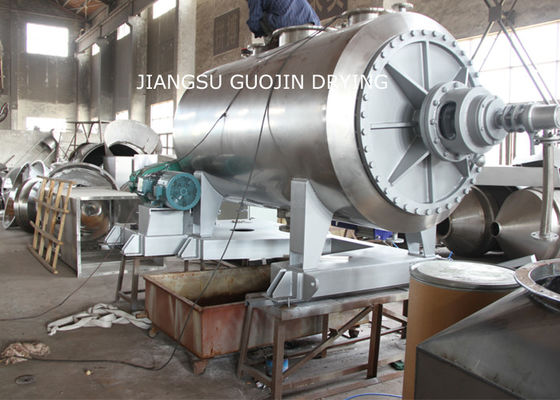

Secador rotatorio solvente orgánico 600L del rastrillo del vacío
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | HVRD-1000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| Resaltar: | Secador solvente orgánico del rastrillo del vacío,Secador 600L del rastrillo del vacío,Secador rotatorio 600L del vacío |
||
Descripción de producto
Máquina de secado por vacío de racimos con disolvente orgánico rotativo
El equipo de secado de herradura de vacío es un nuevo tipo de equipo de secado de vacío horizontal de alta eficiencia.La chaqueta transfiere el calor a la pared interna de la cáscara mediante conducción o radiaciónLos materiales secos se agregan a la secadora a través de una abertura en el centro de la cáscara de la máquina.La superficie en contacto con la pared interna de la cáscara se actualiza constantemente, lo que resulta en una alta tasa de secado y productos acabados uniformes.
Estructura del producto
2.1 El cilindro de carga de las materias primas estará equipado con una capa de calefacción y se instalará una capa de aislamiento térmico fuera de la capa, lo que impedirá la transferencia de calor,y también reducir la pérdida de calorEl orificio de descarga está equipado con la parte inferior del cilindro, en la parte superior del cilindro con dos orificios de alimentación y una salida de escape de aire.las materias primas deben ser alimentadas por igual desde los dos orificios de alimentaciónLa capacidad máxima de alimentación no debe exceder el 80%, de lo contrario afectará a la descarga suave de la evaporación del gas.Cuando la materia prima pegajosa se alimentaLa capacidad de alimentación debe reducirse, para evitar la sobrecarga del motor de accionamiento, daños al equipo.
2.2 Se coloca un eje hueco en el interior del centro del cilindro y se introduce en el eje un medio de calefacción (como aceite de conducción caliente o agua caliente).
2.3 En el eje hueco distribuido con palas de remo con cierto ángulo, las palas de remo también son huecas dentro del calentamiento transferido,La entrada y salida de la conducción de aceite caliente están equipadas en el interior de las palas.,para garantizar la eficiencia de transferencia de calor durante el secado
2.4 Sellos: Los sellos de embalaje están equipados en el eje y en el cilindro.
2.5 Transmisión:A excepción de los modelos especiales, normalmente aplicamos el estilo de transmisión de cadena o engranaje.con rodamiento de rodillos cónicos y rodamiento de bolas de ranura profunda combinados, para satisfacer los requisitos de fuerza radial y axial.
Características de la estructura del producto
El secador es simple de operar, fácil de controlar el material, reduciendo en gran medida la intensidad de trabajo de los trabajadores, también reduce la contaminación del material en el proceso de secado al mismo tiempo.
1. reducción: reducción instalada en el lado derecho de la máquina. El motor era accionado por la polea y la correa en V a la unidad de engranajes, la rotación del husillo a los dientes de rastrillo,y finalmente el cilindro girado y obtener la velocidad de 6 ~ 10 r / min.
2El motor está montado en el lado derecho del tablero de actividad, puede ajustarse hacia arriba y hacia abajo, de modo que la correa en V encaje bien.
3. Dispositivo de control eléctrico (norma de la UE): todos los controles eléctricos, botones, luces están instalados en la caja de control, el funcionamiento se puede controlar basándose en las instrucciones de texto del panel.La dirección de rotación positiva y inversa del eje de agitación se puede ajustar de acuerdo con las características del materialEn general, se puede controlar en unos 5 minutos (es decir, después de detenerse durante 5 minutos y luego retroceder durante 5 minutos).
4- tubo de vacío: se utiliza para extraer el disolvente (o agua) de evaporación del cilindro.
5Estructura sellada: El huso en ambos extremos está sellado con PTFE, sellado en vacío para lograr un buen efecto de sellado.
6El eje de mezcla con tubo de pared gruesa de acero inoxidable, los dientes de rastrillo del brazo del rastrillo están hechos de acero inoxidable sin costuras placa de acero inoxidable.
Aplicación del producto
Los equipos de secador de herradura a vacío están diseñados para secar materias de estiércol, pasta, polvo, materiales sensibles al calor que requieren secado a baja temperatura, materiales fácilmente oxidados,así como materiales explosivosEste equipo de secado al vacío se aplica a las industrias farmacéutica, alimentaria, alimentaria, química y otras.
Principio de funcionamiento del producto
HVRD Vacuum Harrow Dryer es un nuevo tipo de equipo de secado de vacío intermitente, material húmedo por evaporación de conducción, con agitador de raspador eliminará el material en la superficie caliente,y se mueven en el recipiente para formar un flujo de circulación de evaporación de agua por bomba de vacío.
Parámetros técnicos
| Punto de trabajo | Tipo de producto | ||||||||
| Nombre de la unidad | HVRD-500 y sus componentes | HVRD-750: el número de unidad | HVRD-1000 | HVRD-1500 | HVRD-2000 | El HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000: el número de unidad |
| Volumen de trabajo (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamaño en el cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| La velocidad de rotación (rpm) | Entre 10 y 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potencia (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Presión de diseño de la chaqueta (Mpa) | El valor de las emisiones3 | ||||||||
| Presión en el cilindro ((Mpa) | - 0.09 ~ -0.096 | ||||||||
| Área de transferencia de calor ((m2) | 2.4 + 1 | 3.2 más 1.2 | 4.5 más 1.5 | 5.6 más 1.8 | 7.5 más 2.2 | 9 más 2.5 | 14 más 3.5 | 21.6 más 5.5 | 24.3 más 5.5 |
Diagrama de flujo del producto
Presentación de productos
electricidad, vapor, gas natural u otro
