6 secador rotatorio continuo 4KW del disco de la capa 26.3M2 para el polvo del coco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CPD-2500/6 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Continuous Plate Rotary Dryer/Disc Plate Drier For Coconut Powder | Model Type: | CPD-2500/6 |
|---|---|---|---|
| Layers: | 6 | Application: | Industry processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 3981mm |
| Drying area: | 26.3M2 | Power: | 4 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Resaltar: | secador rotatorio del disco 26.3M2,Secador rotatorio 4KW del disco,Secador rotatorio 4KW |
||
Descripción de producto
Secador rotativo continuo de placas/secador de placas de disco para polvo de coco
La serie CPD de secador de placas continuo descripciones secador de placas es un tipo de equipo de conducción de alto efecto y de secado continuo.Su estructura única y el principio de funcionamiento determinan que tiene ventajas de alta eficiencia térmica, bajo consumo de energía, pequeña superficie de ocupación, configuración simple, fácil operación y control, así como un entorno de operación amigable, etc.Se puede utilizar ampliamente en el proceso de secado en los campos de la industria química, industria farmacéutica, productos farmacéuticos, productos químicos agrícolas, productos alimenticios, forrajes, procesamiento de productos agrícolas y productos secundarios, etc.,y es bien recibido por varios sectores en su uso prácticoAhora hay tres grandes categorías, llamadas tipos de presión normal, cerrada y vacío; cuatro tamaños de 1200, 1500, 2200 y 3000 y tres tipos de materiales, a saber, A (acero de carbono),B (acero inoxidable utilizado para todas las partes donde los materiales entran en contacto) y C (basado en B para añadir materiales de acero inoxidable para tuberías de vapor), eje y soporte, y revestimientos de acero inoxidable para el cuerpo del cilindro y la cubierta superior).Ahora tenemos cientos de modelos de productos de serie y varios tipos de dispositivos auxiliares disponibles para satisfacer el requisito de secado de materiales para los clientes.
Se utiliza en intermedios médicos, pesticidas, químicos, farmacéuticos, alimentos, piensos, etc. industria, como el secado y enfriamiento de material granular en polvo.
Seca- descomposición por calor- combustión- enfriamiento- reacción- sublimación
- ¿ Qué?
Principio de funcionamiento del secador de placas de disco continuo CPD
El material húmedo se alimenta continuamente a la primera capa de secado en la parte superior del secador.Será girado y agitado por rastrillos cuando el brazo rastrillo gira y caer hasta el borde exterior de la placa de secado grande a lo largo de la línea helicoidal exponencialEl material se desplazará desde la pequeña placa de secado hasta su borde exterior y caerá hasta el borde exterior de la gran placa de secado debajo.Tanto las placas de secado pequeñas y grandes se organizan alternativamente para que los materiales puedan pasar a través del secador continuamenteEl medio térmico puede ser vapor saturado, agua caliente o aceite térmico.Los materiales secos caerán de la última capa de la placa de secado al fondo del secador y luego se traslada por rastrillos a la salida de descarga. La humedad del material se eliminará de la salida de escape en la tapa superior. Para el secador de placas de tipo vacío, la humedad será aspirada por la bomba de vacío en la tapa superior.Los materiales secos se descargarán de la capa inferiorLa capacidad de secado se puede mejorar si el secador está equipado con dispositivos complementarios como un calentador con aletas, un condensador para la extracción de disolventes, un depurador de bolsas, un mecanismo de retorno y mezcla, un ventilador de corriente,y etc..
Característica del secador de placas de disco continuo CPD
1Fácil regulación, gran aplicabilidad, muy sencilla operación de arranque y parada.
2Cada capa de placa de secado puede ser alimentada por separado en medios calientes/fríos, y el control de la temperatura del material es preciso.
3El tiempo de permanencia de los materiales se puede ajustar con precisión.
4La dirección del flujo del material es única, no hay fenómeno de re-mezcla, y el secado es uniforme y la calidad es estable.
5La hoja de rastrillo que traslada el material después de haber dejado de alimentarlo puede vaciar rápidamente el material en el secador.
6La limpieza cuidadosa y la observación del equipo pueden llevarse a cabo a través de puertas y espejos de inspección especiales de gran tamaño.
7La capa de material es muy delgada, la velocidad del husillo es baja, la potencia instalada del sistema es baja y el consumo de energía es bajo.
8El ambiente de funcionamiento es bueno, el disolvente puede recuperarse y el contenido de polvo en los gases de escape es muy bajo.
9Puede funcionar en vacío, especialmente para el secado de materiales sensibles al calor.
10El secador se fabrica en su totalidad. Sólo necesita ser levantado y posicionado. Es muy fácil de instalar y localizar.
11La disposición de las placas de secado y la instalación vertical ocupan un área reducida.
Parámetros técnicos del secador de placas de disco continuo CPD
1En la bandeja de secado.
- Presión de diseño: generalmente 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Presión máxima de trabajo: generalmente ≤ 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Fuente de calor: vapor, agua caliente o aceite térmico: utilizar agua caliente como fuente de calor cuando la temperatura de las placas de secado sea de 100°C; utilizar vapor de agua saturado ≤ 0.4Mpa o gas de vapor cuando la temperatura de las placas de secado es de 100°C~150°C; Utilice aceite térmico cuando la temperatura de las placas de secado sea de 150°C~320°C;
2Sistema de transmisión de materiales
- Volución del eje principal: 1 ~ 10 rpm, electromagnetismo o tiempo del transductor.
- Brazo de rastrillo: 2 a 8 brazos de rastrillo se fijarán en el eje principal en cada capa.
- Cuchillas de rastrillo: las cuchillas de rastrillo están enganchadas a los brazos del rastrillo y flotan con la superficie de la placa.
- Roller: para el material que es fácil de aglomerar o que requiere ser triturado, los rodillos se colocarán en el lugar adecuado para reforzar el proceso de transferencia de calor y de secado.
3Tres tipos de cuerpo de secador: presión normal, sellado y vacío
- Presión normal: el cuerpo del secador es cilíndrico u octogonal y la estructura puede integrarse o separarse.
- Sellado: el cuerpo del secador es cilíndrico y puede soportar una presión interior de 5 KPa. El sistema de conductos para la fuente de calor puede colocarse dentro o fuera del secador.
- Vacío: el cuerpo del secador es cilíndrico y la presión de diseño es de 0,1 MPa.
4. Calentador de aire
El calentador de aire se utiliza generalmente para satisfacer los requisitos de mayor capacidad de evaporación con el fin de aumentar la eficiencia de secado.
Parámetros técnicos del secador de placas de disco continuo CPD
| El tipo | Diámetro (mm) | Alturas (mm) | Área de secado ((m2) | Potencia (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| En el año 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 por ciento | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| En el año 2000 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| Se trata de: | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

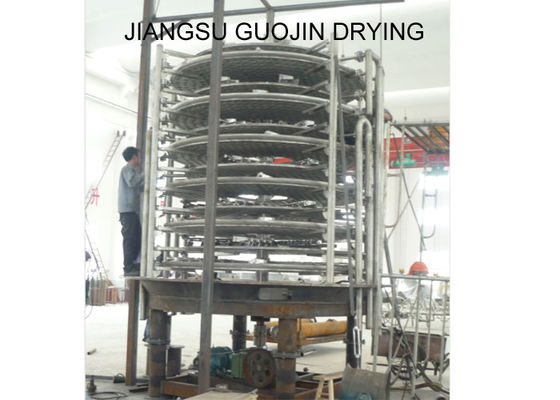

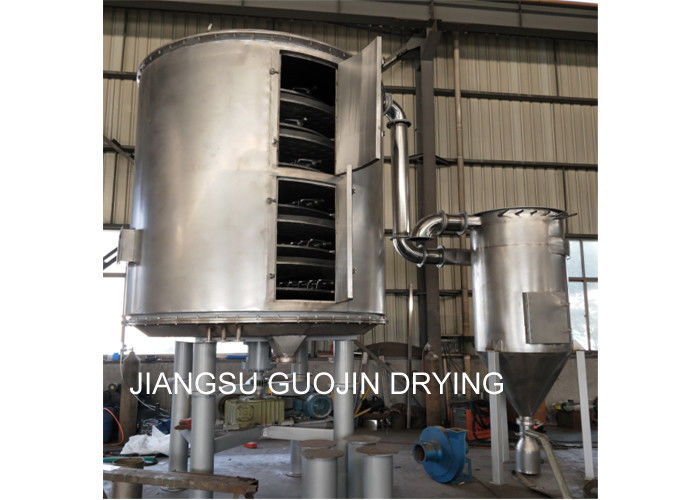

Muestra del secador de placas de disco continuo CPD
