El carbono activado activó el secador continuo 49.3M2 del disco del carbón de leña
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CPD-2200/16 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Resaltar: | Secador del disco del carbón de leña activado,Secador del disco del carbono activado,secador de la placa 49.3M2 |
||
Descripción de producto
Secador de placas de disco continuo para carbón activado/carbón activado
Basado en el secador de agitación intermitente, un secador de placas de disco es un tipo de disco portador circular de calefacción hueca fija de varias capas desarrollado mediante mejora continua,que se desarrolla mediante la mejora continuaEl proceso de secado consiste en pasar el portador de calor a cada capa del disco hueco.y la parte húmeda del material laminado se evapora bajo la temperatura de funcionamiento bajo la acción de la rotación del rastrillo y del rastrillo, y el vapor se descarga con el gas de escape del equipo, de modo que los productos acabados secos calificados se obtienen continuamente en la parte inferior del equipo.
- ¿ Qué?
Principio de funcionamiento del secador de placas de disco continuo CPD
El material húmedo se alimenta continuamente a la primera capa de secado en la parte superior del secador.Será girado y agitado por rastrillos cuando el brazo rastrillo gira y caer hasta el borde exterior de la placa de secado grande a lo largo de la línea helicoidal exponencialEl material se desplazará desde la pequeña placa de secado hasta su borde exterior y caerá hasta el borde exterior de la gran placa de secado debajo.Tanto las placas de secado pequeñas y grandes se organizan alternativamente para que los materiales puedan pasar a través del secador continuamenteEl medio térmico puede ser vapor saturado, agua caliente o aceite térmico.Los materiales secos caerán de la última capa de la placa de secado al fondo del secador y luego se traslada por rastrillos a la salida de descarga. La humedad del material se eliminará de la salida de escape en la tapa superior. Para el secador de placas de tipo vacío, la humedad será aspirada por la bomba de vacío en la tapa superior.Los materiales secos se descargarán de la capa inferiorLa capacidad de secado se puede mejorar si el secador está equipado con dispositivos complementarios como un calentador con aletas, un condensador para la extracción de disolventes, un depurador de bolsas, un mecanismo de retorno y mezcla, un ventilador de corriente,y etc..
Característica del secador de placas de disco continuo CPD
(1) fácil control, amplia aplicación
1. Regular el espesor de los materiales, la velocidad de rotación del eje principal, el número de brazos de la herradura, el estilo y los tamaños de las herraduras para lograr el mejor proceso de secado.
2Cada capa de placa de secado se puede alimentar con medios calientes o fríos individualmente para calentar o fríos materiales y hacer el control de la temperatura precisa y fácil.
3El tiempo de permanencia de los materiales se puede ajustar con precisión.
4- Dirección de flujo único de los materiales sin retorno de flujo y mezcla, secado uniforme y calidad estable, no se requiere mezcla.
(2) Funcionamiento sencillo y fácil
1El comienzo y la parada del secador es bastante sencillo.
2Una vez que se ha detenido la alimentación de los materiales, pueden ser fácilmente descargados del secador por medio de arados.
3La limpieza cuidadosa y la observación pueden llevarse a cabo dentro del equipo a través de una ventana de visualización a gran escala.
(3) Bajo consumo de energía
1. capa delgada de materiales, baja velocidad del eje principal, poca potencia y energía requerida para el sistema de transporte de materiales.
2Se seca conduciendo calor, por lo que tiene una alta eficiencia de calefacción y un bajo consumo de energía.
(4)Buen entorno de funcionamiento, el disolvente puede recuperarse y la descarga de polvo cumple con los requisitos de escape.
1Tipo de presión normal: debido a la baja velocidad del flujo de aire dentro del equipo y a la humedad alta en la parte superior y baja en la parte inferior, el polvo no podía flotar hasta el equipo,por lo que casi no hay polvo en polvo en el gas de la cola descargado desde el puerto de descarga húmeda en la parte superior.
2Tipo cerrado: equipado con un dispositivo de recuperación de disolvente que puede recuperar fácilmente el disolvente orgánico del gas portador húmedo.y el nitrógeno pueden utilizarse como gas portador húmedo en circulación cerrada para los sujetos a combustiónEspecialmente adecuado para el secado de materiales inflamables, explosivos y tóxicos.
3Tipo de vacío: si el secador de placas funciona en vacío, es particularmente adecuado para secar materiales sensibles al calor.
(5) Fácil instalación y pequeña superficie de ocupación.
1Como el secador está en su totalidad para su entrega, es bastante fácil de instalar y fijar en el sitio sólo por elevación.
2Como las placas de secado están dispuestas por capas e instaladas verticalmente, se necesita un área de ocupación pequeña aunque el área de secado es grande.
Parámetros técnicos del secador de placas de disco continuo CPD
1En la bandeja de secado.
- Presión de diseño: generalmente 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Presión máxima de trabajo: generalmente ≤ 0,4 MPa, y la presión máxima es de 1,6 MPa.
- Fuente de calor: vapor, agua caliente o aceite térmico: utilizar agua caliente como fuente de calor cuando la temperatura de las placas de secado sea de 100°C; utilizar vapor de agua saturado ≤ 0.4Mpa o gas de vapor cuando la temperatura de las placas de secado es de 100°C~150°C; Utilice aceite térmico cuando la temperatura de las placas de secado sea de 150°C~320°C;
2Sistema de transmisión de materiales
- Volución del eje principal: 1 ~ 10 rpm, electromagnetismo o tiempo del transductor.
- Brazo de rastrillo: 2 a 8 brazos de rastrillo se fijarán en el eje principal en cada capa.
- Cuchillas de rastrillo: las cuchillas de rastrillo están enganchadas a los brazos del rastrillo y flotan con la superficie de la placa.
- Roller: para el material que es fácil de aglomerar o que requiere ser triturado, los rodillos se colocarán en el lugar adecuado para reforzar el proceso de transferencia de calor y de secado.
3Tres tipos de cuerpo de secador: presión normal, sellado y vacío
- Presión normal: el cuerpo del secador es cilíndrico u octogonal y la estructura puede integrarse o separarse.
- Sellado: el cuerpo del secador es cilíndrico y puede soportar una presión interior de 5 KPa. El sistema de conductos para la fuente de calor puede colocarse dentro o fuera del secador.
- Vacío: el cuerpo del secador es cilíndrico y la presión de diseño es de 0,1 MPa.
4. Calentador de aire
El calentador de aire se utiliza generalmente para satisfacer los requisitos de mayor capacidad de evaporación con el fin de aumentar la eficiencia de secado.
Parámetros técnicos del secador de placas de disco continuo CPD
| El tipo | Diámetro (mm) | Alturas (mm) | Área de secado ((m2) | Potencia (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| En el año 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 por ciento | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| En el año 2000 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| Se trata de: | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

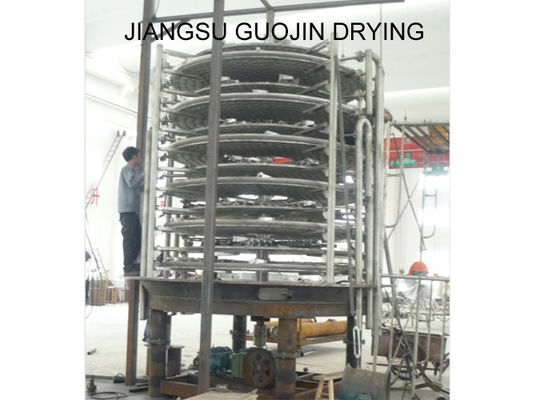

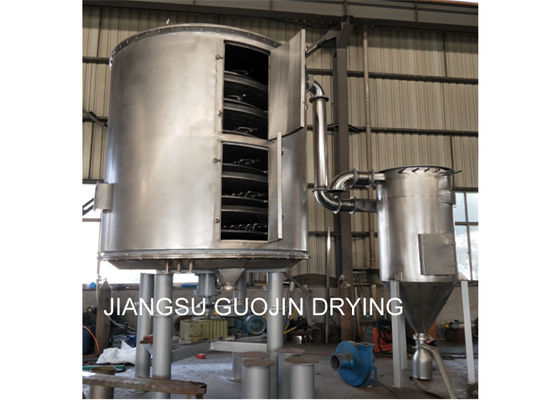

Muestra del secador de placas de disco continuo CPD
