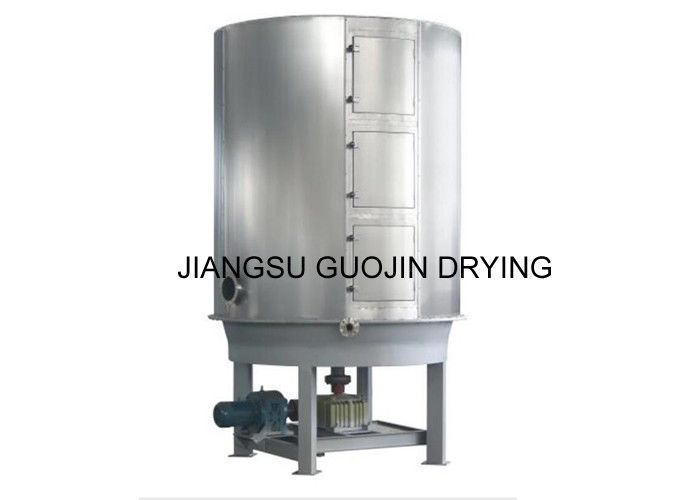

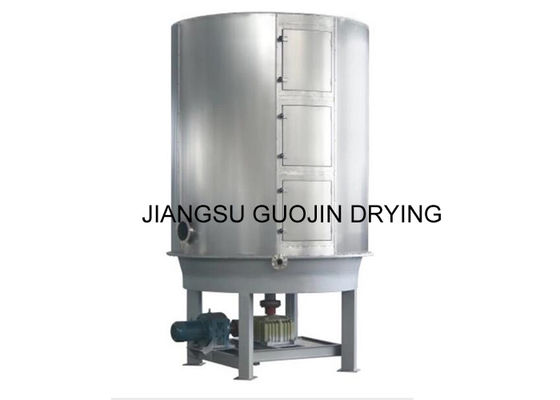

16 secador 21.5M2 del disco de la altura de la capa 5427m m para la industria química
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CPD-1500/16 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| Resaltar: | Secador 21.5M2 del disco,secador del disco de la altura de 5427m m,secadora del aire caliente 21.5M2 |
||
Descripción de producto
Máquina de secado de discos de 16 capas
Basado en el secador de agitación intermitente, un secador de placas de disco es un tipo de disco portador circular de calefacción hueca fija de varias capas desarrollado mediante mejora continua,que se desarrolla mediante la mejora continuaEl proceso de secado consiste en pasar el portador de calor a cada capa del disco hueco.y la parte húmeda del material laminado se evapora bajo la temperatura de funcionamiento bajo la acción de la rotación del rastrillo y del rastrillo, y el vapor se descarga con el gas de escape del equipo, de modo que los productos acabados secos calificados se obtienen continuamente en la parte inferior del equipo.
En comparación con el equipo de secado tradicional, tiene las ventajas de una alta eficiencia térmica, bajo consumo de energía, secado uniforme, buena calidad del producto, poca ocupación,menos equipos auxiliares, menos contaminación, producción continua, operación conveniente y amplia gama de aplicaciones.que ha atraído cada vez más atención e investigación.
De acuerdo con el rendimiento del producto, los requisitos de secado y la capacidad de procesamiento, el secador de disco adopta una serie de medidas, tales como el ajuste de la velocidad del husillo sin paso,ajuste manual de la altura del alimentador de disco, controlando la distribución de la temperatura de cada capa del disco de calefacción, y el enfriamiento al final del período, etc.
- ¿ Qué?
Principio de funcionamiento del secador de placas de disco continuo CPD
El material húmedo se alimenta continuamente desde un alimentador a la placa superior del secador.Los brazos de transporte giratorios con arados transportan el material en un patrón en espiral a través de la superficie calentada de la placaEl material es transportado hacia el borde exterior en las placas de pequeño diámetro, y el material se coloca en el extremo superior de la superficie de secado.donde cae sobre el borde en la placa grande directamente debajoEn esta placa, el material se mueve hacia el interior hacia la abertura central a través de la cual el material cae sobre la siguiente placa pequeña.el material se transporta continuamente a través del secadorEl material seco cae de la última placa sobre la superficie inferior de la cámara de secado, donde es transportado por medio de arados hasta el conducto de descarga.La humedad se evapora del material durante el transporte a través del secadorAl mismo tiempo, el aire caliente después de haber sido filtrado y calentado se sopla en la cámara de secado.La temperatura del aire caliente es similar a la temperatura de las placas y su función principal es transmitir la humedad del materialEl gas húmedo se expecta al aire después de haber sido filtrado.
Característica del secador de placas de disco continuo CPD
(1) fácil control, amplia aplicación
1. Regular el espesor de los materiales, la velocidad de rotación del eje principal, el número de brazos de la herradura, el estilo y los tamaños de las herraduras para lograr el mejor proceso de secado.
2Cada capa de placa de secado se puede alimentar con medios calientes o fríos individualmente para calentar o fríos materiales y hacer el control de la temperatura precisa y fácil.
3El tiempo de permanencia de los materiales se puede ajustar con precisión.
4- Dirección de flujo único de los materiales sin retorno de flujo y mezcla, secado uniforme y calidad estable, no se requiere mezcla.
(2) Funcionamiento sencillo y fácil
1El comienzo y la parada del secador es bastante sencillo.
2Una vez que se ha detenido la alimentación de los materiales, pueden ser fácilmente descargados del secador por medio de arados.
3La limpieza cuidadosa y la observación pueden llevarse a cabo dentro del equipo a través de una ventana de visualización a gran escala.
(3) Bajo consumo de energía
1. capa delgada de materiales, baja velocidad del eje principal, poca potencia y energía requerida para el sistema de transporte de materiales.
2Se seca conduciendo calor, por lo que tiene una alta eficiencia de calefacción y un bajo consumo de energía.
(4)Buen entorno de funcionamiento, el disolvente puede recuperarse y la descarga de polvo cumple con los requisitos de escape.
1Tipo de presión normal: debido a la baja velocidad del flujo de aire dentro del equipo y a la humedad alta en la parte superior y baja en la parte inferior, el polvo no podía flotar hasta el equipo,por lo que casi no hay polvo en polvo en el gas de la cola descargado desde el puerto de descarga húmeda en la parte superior.
2Tipo cerrado: equipado con un dispositivo de recuperación de disolvente que puede recuperar fácilmente el disolvente orgánico del gas portador húmedo.y el nitrógeno pueden utilizarse como gas portador húmedo en circulación cerrada para los sujetos a combustiónEspecialmente adecuado para el secado de materiales inflamables, explosivos y tóxicos.
3Tipo de vacío: si el secador de placas funciona en vacío, es particularmente adecuado para secar materiales sensibles al calor.
(5) Fácil instalación y pequeña superficie de ocupación.
1Como el secador está en su totalidad para su entrega, es bastante fácil de instalar y fijar en el sitio sólo por elevación.
2Como las placas de secado están dispuestas por capas e instaladas verticalmente, se necesita un área de ocupación pequeña aunque el área de secado es grande.
Aplicación del secador de placas de disco continuo CPD
Secado, descomposición térmica, combustión, enfriamiento, reacción y sublimación:
1Productos químicos orgánicos
2Productos químicos minerales
3Productos farmacéuticos y alimenticios
4Alimentos para animales y fertilizantes
Parámetros técnicos del secador de placas de disco continuo CPD
| El tipo | Diámetro (mm) | Alturas (mm) | Área de secado ((m2) | Potencia (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| En el año 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 por ciento | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| En el año 2000 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| Se trata de: | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

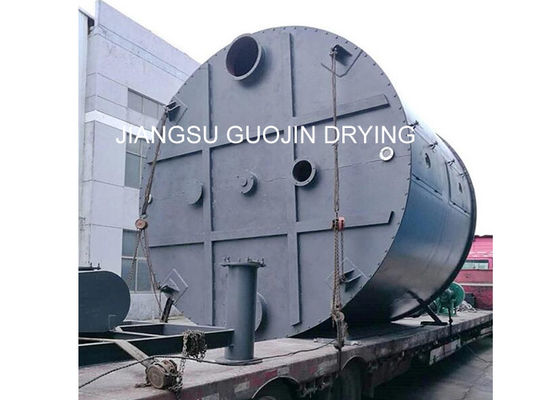

Muestra del secador de placas de disco continuo CPD
