Secador 8.2M2 del disco de la capa 1200m m 1000m m de la industria farmacéutica 10
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CPD-1200/10 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| Resaltar: | secador del disco de 1000m m,secador del disco de 1200m m,Secador 8.2M2 de la placa |
||
Descripción de producto
10 capas 1200 mm de diámetro de disco farmacéutico secador de placas de disco continuo
El secador de disco continuo de la serie CPD es un equipo de conducción y secado continuo de alta eficiencia.,bajo consumo de energía, área ocupada pequeña, configuración simple, fácil operación y control, así como un buen entorno de operación, etc.Se puede utilizar ampliamente en el proceso de secado en los campos de la química, farmacéuticos, agrícolas, alimentarios, de piensos y otras industrias.
Hay tres tipos principales: tipo de presión normal, tipo cerrado y tipo de vacío; y cuatro modelos principales: 1200, 1500, 2200, 2500 y 3000; y tres tipos de grados de material, A (acero al carbono),B (uso de acero inoxidable para el área de contacto del material), y C (utilice acero inoxidable para el área de contacto del material, tuberías de vapor, eje principal y soportes, y revestimientos para el cuerpo del cilindro y la cubierta superior).El área de secado de la secadora es de 4 a 180.Hemos producido cientos de modelos con dispositivos auxiliares que están disponibles para satisfacer los requisitos de todos los clientes- ¿ Por qué?
Principio de funcionamiento del secador de placas de disco continuo CPD
El material húmedo se alimenta continuamente desde un alimentador a la placa superior del secador.Los brazos de transporte giratorios con arados transportan el material en un patrón en espiral a través de la superficie calentada de la placaEl material es transportado hacia el borde exterior en las placas de pequeño diámetro, y el material se coloca en el extremo superior de la superficie de secado.donde cae sobre el borde en la placa grande directamente debajoEn esta placa, el material se mueve hacia el interior hacia la abertura central a través de la cual el material cae sobre la siguiente placa pequeña.el material se transporta continuamente a través del secadorEl material seco cae de la última placa sobre la superficie inferior de la cámara de secado, donde es transportado por medio de arados hasta el conducto de descarga.La humedad se evapora del material durante el transporte a través del secadorAl mismo tiempo, el aire caliente después de haber sido filtrado y calentado se sopla en la cámara de secado.La temperatura del aire caliente es similar a la temperatura de las placas y su función principal es transmitir la humedad del materialEl gas húmedo se expecta al aire después de haber sido filtrado.
Característica del secador de placas de disco continuo CPD
(1) fácil control, amplia aplicación
1. Regular el espesor de los materiales, la velocidad de rotación del eje principal, el número de brazos de la herradura, el estilo y los tamaños de las herraduras para lograr el mejor proceso de secado.
2Cada capa de placa de secado se puede alimentar con medios calientes o fríos individualmente para calentar o fríos materiales y hacer el control de la temperatura precisa y fácil.
3El tiempo de permanencia de los materiales se puede ajustar con precisión.
4- Dirección de flujo único de los materiales sin retorno de flujo y mezcla, secado uniforme y calidad estable, no se requiere mezcla.
(2) Funcionamiento sencillo y fácil
1El comienzo y la parada del secador es bastante sencillo.
2Una vez que se ha detenido la alimentación de los materiales, pueden ser fácilmente descargados del secador por medio de arados.
3La limpieza cuidadosa y la observación pueden llevarse a cabo dentro del equipo a través de una ventana de visualización a gran escala.
(3) Bajo consumo de energía
1. capa delgada de materiales, baja velocidad del eje principal, poca potencia y energía requerida para el sistema de transporte de materiales.
2Se seca conduciendo calor, por lo que tiene una alta eficiencia de calefacción y un bajo consumo de energía.
(4)Buen entorno de funcionamiento, el disolvente puede recuperarse y la descarga de polvo cumple con los requisitos de escape.
1Tipo de presión normal: debido a la baja velocidad del flujo de aire dentro del equipo y a la humedad alta en la parte superior y baja en la parte inferior, el polvo no podía flotar hasta el equipo,por lo que casi no hay polvo en polvo en el gas de la cola descargado desde el puerto de descarga húmeda en la parte superior.
2Tipo cerrado: equipado con un dispositivo de recuperación de disolvente que puede recuperar fácilmente el disolvente orgánico del gas portador húmedo.y el nitrógeno pueden utilizarse como gas portador húmedo en circulación cerrada para los sujetos a combustiónEspecialmente adecuado para el secado de materiales inflamables, explosivos y tóxicos.
3Tipo de vacío: si el secador de placas funciona en vacío, es particularmente adecuado para secar materiales sensibles al calor.
(5) Fácil instalación y pequeña superficie de ocupación.
1Como el secador está en su totalidad para su entrega, es bastante fácil de instalar y fijar en el sitio sólo por elevación.
2Como las placas de secado están dispuestas por capas e instaladas verticalmente, se necesita un área de ocupación pequeña aunque el área de secado es grande.
Las características de la tecnología del secador de placas de disco continuo CPD
1. Placa de secado
(1) Presión de deseado: en general es de 0,4 MPa, max. puede alcanzar 1,6 MPa.
(2) Presión de trabajo: en general, inferior a 0,4 MPa, y puede alcanzar el máximo de 1,6 MPa.
(3) Medio de calefacción: vapor, agua caliente, aceite.Cuando la temperatura de las placas de secado sea de 100°C, se puede utilizar agua caliente; cuando sea de 100°C a 150°C, será vapor de agua saturado ≤ 0,4MPa o vapor-gas,y cuando entre 150°C y 320°C, será aceite; cuando > 32 C se calentará con electricidad, aceite o sal fundida.
2Sistema de transmisión de materiales
(1) Relotón del eje principal: 1 ~ 10 r/min, electromagnetismo del transductor de tiempo.
(2) Brazo de arado: Hay de 2 a 8 piezas de brazo que se fijan en el eje principal en cada capa.
(3) Cuchilla de harro: La cuchilla de harro está rodeada y flota junto con la superficie de la placa para mantener el contacto.
(4) Roller: para los productos que se aglomeran fácilmente, o con los requisitos de molienda, el proceso de transferencia de calor y secado puede ser
reforzado colocando rodillos en el lugar apropiado.
3- Concha.
Hay tres tipos para la opción: presión normal, sellado y vacío
(1) Presión normal:Cilindro o cilindro de ocho lados, hay estructuras enteras y dimidiadas.También puede estar en la cáscara exterior.
(2) Sellado: concha cilíndrica, capaz de soportar la presión interior de 5 kPa, los conductos principales de entrada y salida de los medios de calefacción pueden estar dentro o fuera de la concha.
(3) Vacío: concha cilíndrica, capaz de soportar la presión exterior de 0,1 MPa.
4- El calentador de aire.
Normal para la aplicación de una gran capacidad de evaporación para aumentar la eficiencia de secado.
Aplicación del secador de placas de disco continuo CPD
Secado, descomposición térmica, combustión, enfriamiento, reacción y sublimación:
1Productos químicos orgánicos
2Productos químicos minerales
3Productos farmacéuticos y alimenticios
4Alimentos para animales y fertilizantes
Parámetros técnicos del secador de placas de disco continuo CPD
| El tipo | Diámetro (mm) | Alturas (mm) | Área de secado ((m2) | Potencia (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| En el año 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 por ciento | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| En el año 2000 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| Se trata de: | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

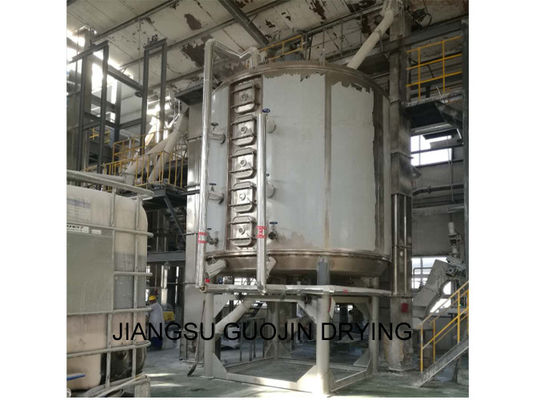

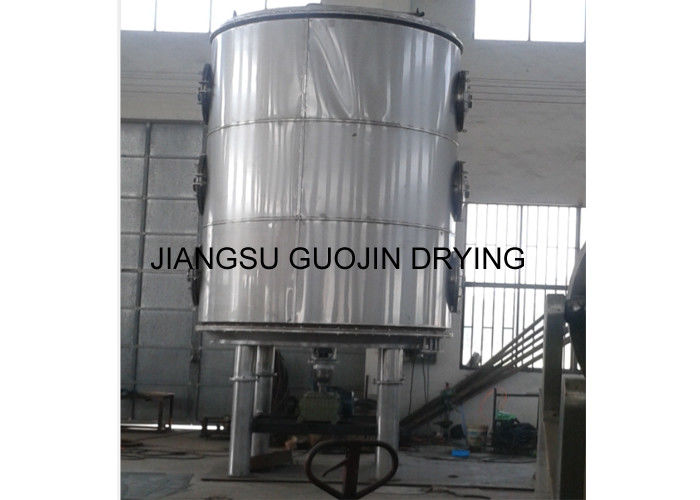

Muestra del secador de placas de disco continuo CPD
