Secador termal de la paleta de la calefacción de aceite de 4KW 9M2 para el proceso químico
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CHPD |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Resaltar: | secador de la paleta 9M2,Secador de la paleta 4KW,Máquina del secado al vacío 4KW |
||
Descripción de producto
Área de transferencia de calor 9M2 Aceite térmico Industria de recursos térmicos Equipo secador de paletas
El secador de paletas hueco continuo (CHPD) es un secador que permite secar materiales (orgánicos,Las partículas inorgánicas o el material en polvo) que deben entrar en contacto directo con una pieza de calefacción de cuña hueca giratoria para la transferencia de calorNo requiere aire como medio de calefacción, el aire utilizado es sólo un portador para sacar el vapor.
Principio de funcionamiento del producto
Características del producto
Ventaja técnica
1) Alta eficiencia térmica que puede alcanzar el 95%
2) El medio de transferencia de calor no entra en contacto con el producto.
3) No se utiliza gas para transportar el producto.
4) Control preciso de la temperatura
5) Calidad uniforme del producto, mediante mezcla y movimiento del producto
6) Proceso continuo de una sola vez
7) Alta superficie de transferencia de calor en relación con el volumen de proceso - reducción del espacio del piso
8) Fácil de operar, requiere poca atención
9) Más seguro que el secado directo cuando se procesan materiales combustibles
10) Diseño simple y duradero para un mantenimiento fácil y bajo
11) Los ejes de doble contrarotación con discos de entrelazamiento únicos producen una mezcla íntima, una transferencia de calor uniforme, una alta tasa de transferencia de calor y un efecto de autolimpieza.Una gran área de transferencia de calor a la relación de volumen se logra mediante el uso de discos huecos y un recipiente con chaquetaEl resultado es una máquina compacta con menos espacio y menor coste de instalación.
Fuentes de calor (temperatura entre 180oC y 250oC)
Calentamiento por vapor
El vapor entra en el eje hueco a través de una unión rotativa y se distribuye uniformemente en todas las paletas.
Calentamiento por aceite caliente (fluido térmico)
El aceite caliente (fluido térmico) entra y sale del eje hueco a través de una unión giratoria.
Aplicación del producto
Los secadores de hojas se han utilizado con éxito en alimentos, productos químicos, petroquímicos, tintes, lodos industriales y otros campos.las características de mezcla permiten completar las siguientes operaciones unitarias:- calcinación (baja temperatura), enfriamiento, secado (recuperación del disolvente), calentamiento (derretimiento), respuesta y esterilización.el volumen efectivo por unidad de superficie de transferencia de calor aumentaLas superficies de transferencia de calor en cuchillas en forma de cuña con función de autolimpieza Las características de mezcla de compresión y expansión hacen que el material se mezcle uniformemente.Material a lo largo del eje en un movimiento de "flujo de enchufe", en la zona axial, la temperatura del material, la humedad, mezclar un grado muy pequeño de gradiente.
Parámetros técnicos
| Modelo | El HPD-3 | El HPD-9 | El HPD-13 | El HPD-18 | HPD-29 y sus componentes. | El HPD-41 | El HPD-52 | El HPD-68 | El HPD-81 | El HPD-95 | El HPD-110 | El HPD-125 | El HPD-140 |
| Área de transferencia de calor ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volumen efectivo (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Rango de velocidad (rpm) | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | 1 a 8 | 1 a 8 | 1 a 8 | 1 a 8 |
| Potencia de transmisión (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Ancho del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Ancho total ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Duración del equipo ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Duración total (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altura del centro ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altura total del equipo ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Esquema de la estructura

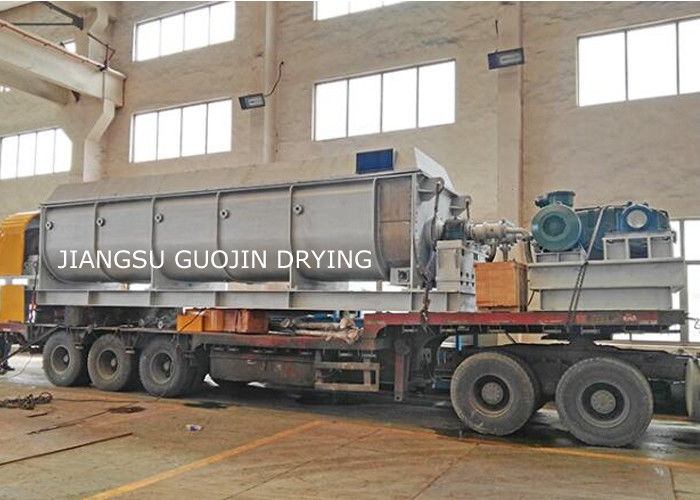

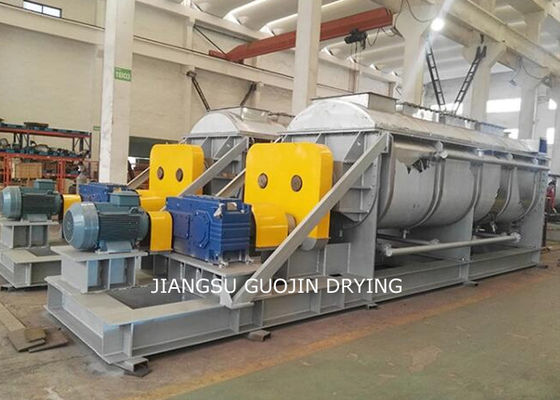

Presentación de productos
