Un área de transferencia de calor más seca de la paleta del vacío de la calefacción indirecta 3M2
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | CHPD |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| Resaltar: | Secador de la paleta del vacío de la calefacción indirecta,secador de la paleta del vacío 3M2,máquina del secado al vacío 3M2 |
||
Descripción de producto
Área de transferencia de calor 3M2 Equipo de secador de vacío de calefacción indirecta

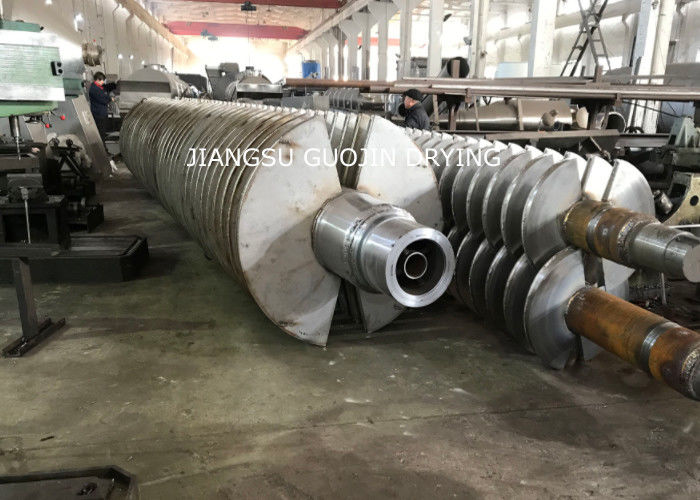

El secador de paletas consta de dos ejes giratorios con paletas inclinadas, cámara de secado con cubierta, motor de accionamiento y marco de soporte.El proceso de secado se completa en una cámara de secado sellada para evitar la contaminación por evaporación.El secador de paletas es un procesador de secado de calefacción indirecta. El medio de calor puede ser vapor, agua caliente o aceite térmico que puede fluir a través de los ejes huecos y paletas a través de juntas giratorias,así como cámara de secado con chaquetaEl material húmedo es introducido uniformemente en la cámara de secado por un alimentador de tornillo.El material húmedo se mezcla completamente y se agita para entrar en contacto con la superficie caliente y moverse hacia la descarga y la transferencia de calor ocurre y la humedad se evapora rápidamente.
Principio de funcionamiento del producto
Características del producto
Bajo coste de operación
- Es fácil de operar.
- Requiere una mínima atención.
- Instrumentos sencillos monitorean el proceso
- Alta eficiencia
- Bajo volumen de gases
Bajo coste de mantenimiento
- Diseñados para un par elevado y una baja velocidad de funcionamiento
- Diseño simple y duradero para un mantenimiento fácil y bajo
- No hay partes internas para ajustar o mantener
- No hay contacto de metal a metal.
- Los ejes, los rodamientos de los bloques de almohadillas y los componentes de accionamiento están diseñados para una larga vida en condiciones adversas, asegurando la integridad mecánica a largo plazo
- Cuadro robusto soporta rodamientos de bloque de almohada divididos
- Cajas de relleno con aceite, también disponibles en diseños de sello alternativos.
Bajo coste de instalación
- Diseñado con una estructura compacta
- Pequeño sistema de descarga de gases
- La eliminación del eje vertical reduce los requisitos de tamaño del edificio
Ventaja técnica
1) Alta eficiencia térmica que puede alcanzar el 95%
2) El medio de transferencia de calor no entra en contacto con el producto.
3) No se utiliza gas para transportar el producto.
4) Control preciso de la temperatura
5) Calidad uniforme del producto, mediante mezcla y movimiento del producto
6) Proceso continuo de una sola vez
7) Alta superficie de transferencia de calor en relación con el volumen de proceso - reducción del espacio del piso
8) Fácil de operar, requiere poca atención
9) Más seguro que el secado directo cuando se procesan materiales combustibles
10) Diseño simple y duradero para un mantenimiento fácil y bajo
11) Los ejes de doble contrarotación con discos de entrelazamiento únicos producen una mezcla íntima, una transferencia de calor uniforme, una alta tasa de transferencia de calor y un efecto de autolimpieza.Una gran área de transferencia de calor a la relación de volumen se logra mediante el uso de discos huecos y un recipiente con chaquetaEl resultado es una máquina compacta con menos espacio y menor coste de instalación.
Fuentes de calor (temperatura entre 180oC y 250oC)
Calentamiento por vapor
El vapor entra en el eje hueco a través de una unión rotativa y se distribuye uniformemente en todas las paletas.
Calentamiento por aceite caliente (fluido térmico)
El aceite caliente (fluido térmico) entra y sale del eje hueco a través de una unión giratoria.
Aplicación del producto
Los secadores de hojas se han utilizado con éxito en alimentos, productos químicos, petroquímicos, tintes, lodos industriales y otros campos.las características de mezcla permiten completar las siguientes operaciones unitarias:- calcinación (baja temperatura), enfriamiento, secado (recuperación del disolvente), calentamiento (derretimiento), respuesta y esterilización.el volumen efectivo por unidad de superficie de transferencia de calor aumentaLas superficies de transferencia de calor en cuchillas en forma de cuña con función de autolimpieza Las características de mezcla de compresión y expansión hacen que el material se mezcle uniformemente.Material a lo largo del eje en un movimiento de "flujo de enchufe", en la zona axial, la temperatura del material, la humedad, mezclar un grado muy pequeño de gradiente.
Parámetros técnicos
| Modelo | El HPD-3 | El HPD-9 | El HPD-13 | El HPD-18 | HPD-29 y sus componentes. | El HPD-41 | El HPD-52 | El HPD-68 | El HPD-81 | El HPD-95 | El HPD-110 | El HPD-125 | El HPD-140 |
| Área de transferencia de calor ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volumen efectivo (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Rango de velocidad (rpm) | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | Entre 5 y 10 | 1 a 8 | 1 a 8 | 1 a 8 | 1 a 8 |
| Potencia de transmisión (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Ancho del dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Ancho total ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Duración del equipo ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Duración total (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altura del centro ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altura total del equipo ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Esquema de la estructura

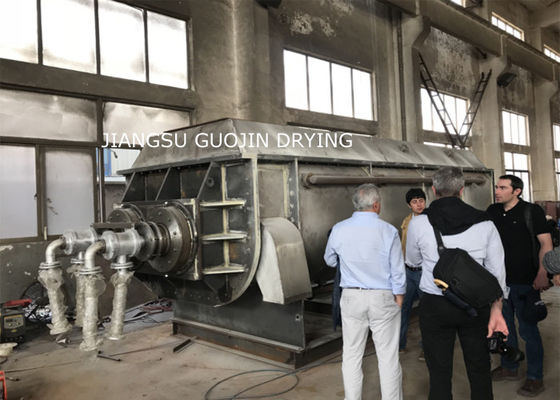

Presentación de productos
