Secador horizontal del rastrillo del vacío de la serie de HVRD para la sequedad del paraformaldehido
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Guojin |
| Certificación: | ISO |
| Número de modelo: | HVRD-500 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | cartón estándar de la exportación |
| Tiempo de entrega: | 20-30DAYS |
| Capacidad de la fuente: | 10 sistemas por mes |
|
Información detallada |
|||
| Item Name: | HVRD Series Horizontal Vacuum Rake Dryer For Paraformaldehyde Drying | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300L |
| Cylinder size: | 600x1500mm | Stirring revolution: | 10-15rpm |
| Power: | 3kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1M2 |
| Heating source: | electrical, steam, natural gas or other | ||
| Resaltar: | Equipo del secado al vacío,secador del vacío |
||
Descripción de producto
Secador de raqueta de vacío horizontal de la serie HVRD para secado de paraformaldehído
La secadora de rastrillo al vacío es un nuevo tipo de secadora, que está diseñada con la combinación del principio de secado térmico de la hoja de remo, con una mayor eficiencia de secado, para una variedad de materias primas.
La cuchilla y el tornillo, equipados en el interior, con mezcla continua, axial y radial de las materias primas, hacen que los materiales a secar sean más uniformes.cuando las materias primas se volvían con cuchillas de mezclaEn el caso de los equipos de secado, el contacto de los materiales con la superficie de calentamiento del secador se acelera, por lo que se incrementa la velocidad de transferencia de calor y se favorece la evaporación de la humedad.
Estructura del producto
2.1 El cilindro de carga de las materias primas estará equipado con una capa de calefacción y se instalará una capa de aislamiento térmico fuera de la capa, lo que impedirá la transferencia de calor,y también reducir la pérdida de calorEl orificio de descarga está equipado con la parte inferior del cilindro, en la parte superior del cilindro con dos orificios de alimentación y una salida de escape de aire.las materias primas deben ser alimentadas por igual desde los dos orificios de alimentaciónLa capacidad máxima de alimentación no debe exceder el 80%, de lo contrario afectará a la descarga suave de la evaporación del gas.Cuando la materia prima pegajosa se alimentaLa capacidad de alimentación debe reducirse, para evitar la sobrecarga del motor de accionamiento, daños al equipo.

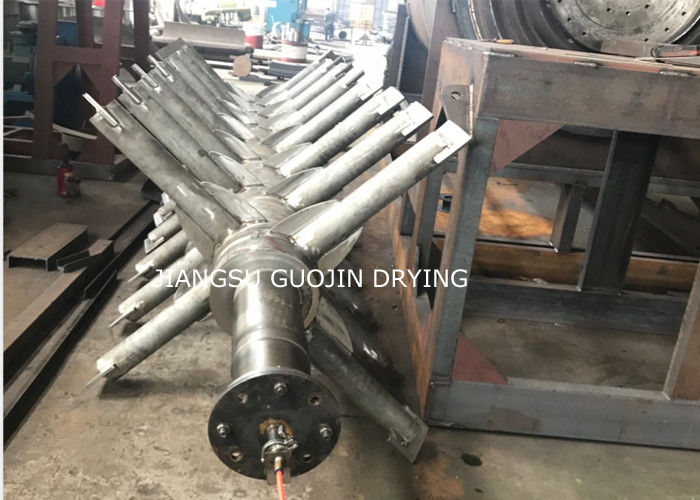

2.2 Se coloca un eje hueco en el interior del centro del cilindro y se introduce en el eje un medio de calefacción (como aceite de conducción caliente o agua caliente).
2.3 En el eje hueco distribuido con palas de remo con cierto ángulo, las palas de remo también son huecas dentro del calentamiento transferido,La entrada y salida de la conducción de aceite caliente están equipadas en el interior de las palas.,para garantizar la eficiencia de transferencia de calor durante el secado
2.4 Sellos: Los sellos de embalaje están equipados en el eje y en el cilindro.
2.5 Transmisión:A excepción de los modelos especiales, normalmente aplicamos el estilo de transmisión de cadena o engranaje.con rodamiento de rodillos cónicos y rodamiento de bolas de ranura profunda combinados, para satisfacer los requisitos de fuerza radial y axial.
Características de la estructura del producto
3.1 Estructura compacta, pequeña superficie ocupada.
3.2 Alta utilización del calor, bajo coste de operación.
3.3 Gran adaptabilidad de la materia prima, el grado de secado es uniforme.
3.4 Adecuado para secar muchos tipos de materias primas.
Aplicación del producto
-- Las siguientes materias se secan en las industrias farmacéutica, alimentaria, química y otras:
-- Adecuado para la pasta, la pasta y los materiales en polvo.
-- Materiales sensibles al calor que requieren secado a baja temperatura.
- Fácil de oxidar, explosivo, fuerte estimulación, materiales altamente tóxicos.
- - Materiales que requieren la recuperación de disolventes orgánicos.
Principio de funcionamiento del producto
HVRD Vacuum Harrow Dryer es una innovadora secadora de vacío horizontal de tipo lote mejorada sobre la base de la tecnología introducida de secadora de harrow.
El material húmedo se evapora mediante la transmisión de calor. El agitador con cuchilla eliminará el material en la superficie caliente y se moverá en el recipiente para formar un flujo de ciclo.La humedad evaporada será bombeada por una bomba de vacío.
Parámetros técnicos
| Punto de trabajo | Tipo de producto | ||||||||
| Nombre de la unidad | HVRD-500 y sus componentes | HVRD-750: el número de unidad | HVRD-1000 | HVRD-1500 | HVRD-2000 | El HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000: el número de unidad |
| Volumen de trabajo (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamaño en el cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| La velocidad de rotación (rpm) | Entre 10 y 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potencia (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Presión de diseño de la chaqueta (Mpa) | El valor de las emisiones3 | ||||||||
| Presión en el cilindro ((Mpa) | - 0.09 ~ -0.096 | ||||||||
| Área de transferencia de calor ((m2) | 2.4 + 1 | 3.2 más 1.2 | 4.5 más 1.5 | 5.6 más 1.8 | 7.5 más 2.2 | 9 más 2.5 | 14 más 3.5 | 21.6 más 5.5 | 24.3 más 5.5 |
Diagrama de flujo del producto

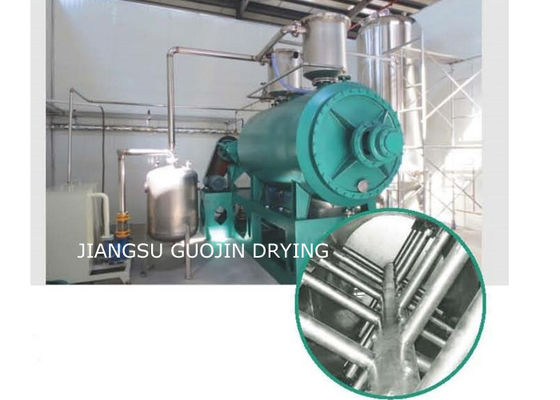

Presentación de productos
electricidad, vapor, gas natural u otro
